Амперметры ЦА0303 предназначены для измерения среднеквадратического значения силы переменного тока синусоидальной формы частотой 50 Hz.Индикация результатов измерения на четырехразрядном светодиодном индикаторе.
Условия эксплуатации
- температура окружающего воздуха от минус 30 °С до плюс 50 °С;
- относительная влажность воздуха до 90 % при температуре 30 °С.
Приборы в зависимости от габаритных размеров по фланцу, вида электрического питания, наличия интерфейса и класса точности имеют исполнения в соответствии со схемой:

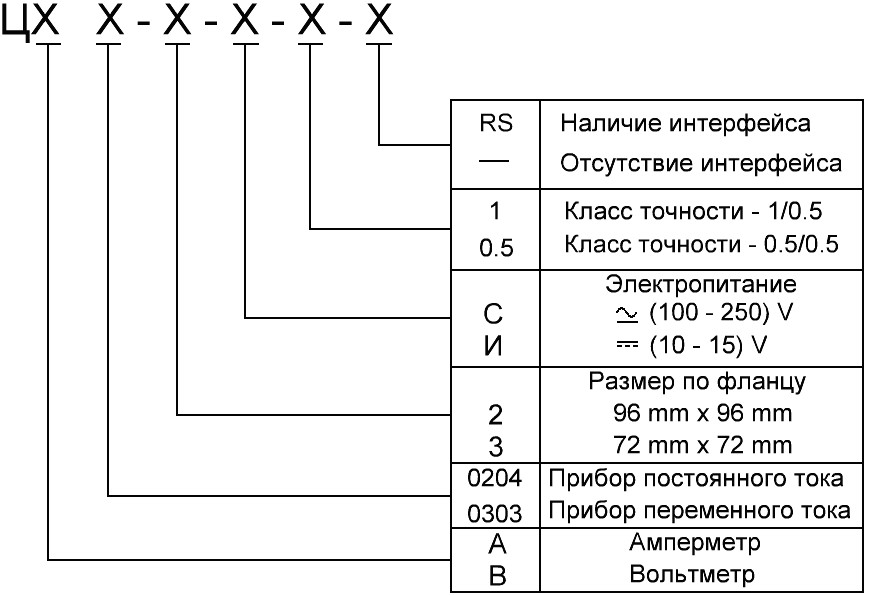

Рис.1 Схема условного обозначения
Устройство и работа
Амперметры имеют исполнения с интерфейсом RS–485 для связи с внешними устройствами и обмена информацией. Протокол обмена MODBUS RTU. Скорость обмена 9600 бод. В амперметрах может устанавливаться сетевой адрес от 1 до 255. Это исполнение имеет два релейных выхода – замыкание контактов при достижении измеряемой величины заданного значения верхней и нижней уставки. Устанавка значения уставок осуществляется с ПК.
Рис.2 Схема подключения амперметра ЦА0303 с интерфейсом
Рис.3 Схема подключения амперметра ЦА0303 без интерфейса
Рис.4 Способ крипления амперметра ЦА0303
Технические характеристики ЦА0303
- Диапазон измерения тока от 20 mA до 10 А непосредственного включения. Измерение токов более 10 А осуществляется подключением амперметра через трансформатор тока.
- Конечное значение диапазона измерения соответствует значению из ряда 1; 1,2;
- 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 8 или их десятичных кратных и дольных значений.
- Начальное значение диапазона измерения равно 0,1 конечного значения.
- Конечное значение диапазона показаний равно 1,2 конечного значения диапазона измерения.
- Класс точности–0,5/0,5или 1/0,5 по ДСТУ ГОСТ 14014.
- Мощность, потребляемая амперметром от источника питания, не более 3V×A.
- Масса амперметров, kg, не более:
- ЦА0303-2– 0,25 kg,
- ЦА0303-3 – 0,2 kg.
