Бабка задняя ВЗ-318.П3 Предназначена для поддержания центрового инструмента при его заточке на рабочей оправке.
Конструктивное исполнение
В корпусе 1 бабки установлена пиноль 2 с коническим отверстием для сменных центров. Зубчатая рейка на наружной поверхности пиноли находится в зацеплении с зубчатым колесом, на оси которого установлена рукоятка 5. Поворотом рукоятки 5 пиноль 2 с центром 3 перемещаются вдоль своей оси, что позволяет легко менять изделие в работе. Центр 3 выталкивается из пиноли 2 поджимным шомполом 6.
В процессе эксплуатации необходимо регулярно один раз в смену смазывать пиноль с помощью шприц-масленки 7, установленной на корпусе бабки. Сменные центра поставляются за отдельную плату.

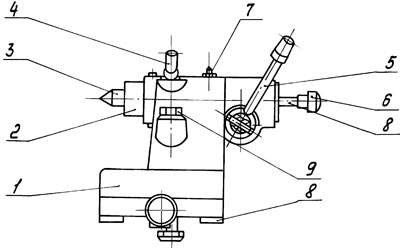

Рис.1.Схема бабки задней ВЗ-318.П3
Технические характеристики
| Наибольший диаметр изделия у заднего центра, мм | 250 |
| Наибольшая длинна изделия на станке: | |
| с передней бабкой ВЗ-318.П2, мм | 500 |
| с передней бабкой с большим вылетом 3Е642.П73, мм | 850 |
| Внутренний конус пиноли ГОСТ 25557-82 | Морзе 2АТ7 |
| Ход пиноли, мм | 20 |
| Габаритные размеры (ДхШхВ), мм | 250×250×230 |
| Масса, кг | 8,8 |
