Бесконтактный индуктивный датчик ВКИ.М12.55К.4.НО-НЗ.Р

Бесконтактный индуктивный датчик ВКИ.М12.55К.4.НО-НЗ.Р предназначен для контроля положения различных металлических предметов.

Устройство и работа

Датчик ВКИ.М12.55К.4.НО-НЗ.Р работает в радиусе, приблизительно равном своему диаметру. Благодаря этому магнитное поле концентрируется в нужной точке и собирает там максимум необходимой энергии. Такие датчики отличаются от других подобных элементов и просто незаменимы для более надёжной работы техники даже в жёстких условиях.

Принцип действия отличается своей простотой. Сначала генератор активирует основное магнитное поле, затем электронный элемент во включенном положении обеспечивает свойства всех систем, после чего с помощью усилителя повышается амплитуда подачи сигнала. Специальный световой индикатор служит для показания состояния устройства и контролирует работоспособность датчиков, а основной корпус, который обычно изготавливается из медных составов, обеспечивает внешнюю защиту от различных повреждений.

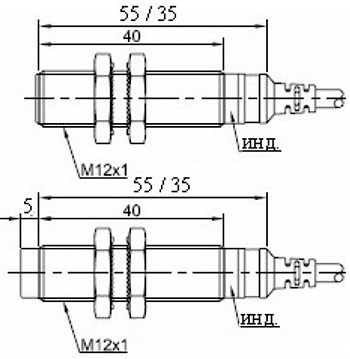

Рис.1. Схема бесконтактного индуктивного датчика ВКИ.М12.55К.4.НО-НЗ.Р

Эксплуатация

Допускается уставновка в металл при условии "утопленной" рабочей поверхности выключателя. Степень защиты IP67 по ГОСТ 14255-69.

По устойчивости к внешний воздействующим факторам выключатели соответствуют группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчивость (выдерживают вибрацию 55 Гц  с амплитудой 1 мм в течении 30 мин по трем взаимопенпендикулярным направлениям).

Датчик ВКИ.М12.55К.4.НО-НЗ.Р соответствует ГОСТ 26430-96.
