Блок БВМШ предназначен для осуществления выдержек времени в устройствах автоматики и телемеханики в схемах с исполнительным реле типа НМШ2-900.
Комплект поставки
- Блок БВМШ - 1 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.
Условия эксплуатации
Вид климатического исполнения блока БВМШ У категории категория 2 по ГОСТ 15150 (для эксплуатации в диапазоне температур от минус 45 до плюс 65 °С).

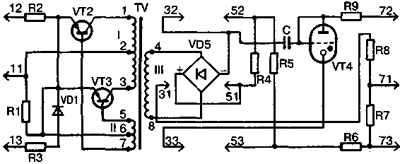

Рис.1. Принципиальная электрическая схема блока времени БВМШ
Технические характеристики БВМШ
| Параметры | Значения |
| Электропитание | от источника питания постоянного тока номинальным напряжением 14 В и 24 В с допустимым отклонением от 10 до 30В |
| Постоянный ток, потребляемый блоком | не больше 0,2 А |
| Изоляция между токоведущими частями устройства и корпусом (винт крепления ручки выдерживает в течении 1 минуты эффективное напряжение переменного тока 500 В, частотой 50 Гц при мощности источника испытательного напряжения | не менее 0,5 кВ.А |
| Сопротивление изоляции токоведущих цепей устройства относительно корпуса (винт крепление ручки) при температуре окружающей среды +25°С и влажности 98% | не менее 40 МОм. |
| Габаритные размеры | 200х87х112 мм |
| Масса | 1,0 |
| Время выдержки, сек | Перемычки | Время выдержки, сек | Перемычки | ||
| I | II (III) | I | II (III) | ||
| 2,8 | 72-51 | 8,5 | 72-71-53 | 51-52-73-31 | |
| 3,7 | 72-31-52-73 | 51-53-71 | 9 | 72-71-53 | 51-52-73 |
| 4,0 | 72-73-52 | 51-53-71 | 10 | 72-53 | 51-52-73 |
| 4,5 | 72-73-52 | 51-53 | 11 | 72-31-53-73 | 51-52-71 |
| 5,0 | 72-52 | 51-53 | 12 | 72-73-53 | 51-52-71 |
| 6,0 | 72-31-52-53 | 51-73-71 | 13,5 | 72-71-53 | 51-52-31 |
| 7,0 | 72-52-73 | 51-71 | 15 | 72-3153 | 51-52 |
| 7,5 | 72-52-71 | 51-31 | 16 | 72-71-53 | 52-73 |
| 8,0 | 72-52 | 17,5 | 72-53 | 52-73 | |
| 19 | 72-73-53 | 52-71 | 82 | 72-71 | 53-73 |
| 21 | 72-71-53 | 52-31 | 86 | 72-71 | 51-33 |
| 22,5 | 72-53 | 92 | 72-71 | 52-53 | |
| 24 | 72-73-71 | 51-53-31 | 99 | 72-71 | 51-52 |
| 26,5 | 72-73 | 52-53-71 | 104 | 72-71 | |
| 29 | 72-31-73 | 51-53 | 120 | 72-31 | 51-71 |
| 34 | 72-73 | 51-52, 53-71 | 128 | 72-31 | 52-71 |
| 37 | 72-73 | 52-53 | 134 | 72-31 | 51-52,53-71 |
| 38 | 72-71-73 | 51-52, 53-71 | 142 | 72-31 | 53-71 |
| 41 | 72-73 | 53-71 | 151 | 72-31 | 51-53, 71-73 |
| 44 | 72-73 | 51-52 | 171 | 72-31 | 51-73 |
| 46 | 72-71 | 52-73-31 | 180 | 72-31 | 52-73 |
| 51 | 72-73 | 190 | 72-31 | 53-73 | |
| 56 | 72-71 | 51-73 | 208 | 72-31 | 52-53 |
| 63 | 72-71 | 52-73 | 220 | 72-31 | |
| 71 | 72-71 | 51-52, 53-73 | |||
