Блок контроля пламени БКП-2 предназначен для непрерывного автоматического контроля пламени горелочных устройств в топочных камерах стационарных котлов и промышленных печей.
Блок содержит два независимых канала контроля пламени. Возможно использовать блок контроля пламени совместно с блоком защиты котла БЗК. В качестве датчиков рекомендуется использовать преобразователи ПНП для жидкого и газообразного топлива или контрольные электроды КЭ для газообразного топлива.
Условия эксплуатации
- Температурный диапазон окружающей среды от +5 до +50°С;
- Относительная влажности среды до 90% при t=25°C.
Функциональные возможности
Блок контроля БКП-2 выполняет следующие функции:
- преобразование сигналов от датчиков пламени в дискретный выходной сигнал, замыкание контактов реле.
- электропитание датчиков пламени;
Может работать со следующими типами преобразователей:
- детектирующие датчики (контрольные электроды типа КЭ);
- преобразователи типа ПНП; частотные датчики типа ФДЧ;
- другие типы преобразователей, формирующие выходной сигнал постоянного напряжения в диапазоне от минус 10 до минус 1,5 В.
Преимущества
- Автоматический контроль наличия пламени в двух горелках;
- Регулирует порог срабатывания отдельно для каждого канала;
- Световая сигнализация в режиме аварийного отключения;
- Независимый розжиг горелки;
- Возможность последовательного розжига 1 и 2 каналов;
- Дистанционное включение обоих каналов в режиме:
- независимого розжига;
- последовательного розжига.
- Блокирование включения второго канала;
- Формирование импульсов для управления катушкой зажигания или управление трансформатором розжига;
- Осуществляет подачу питания на датчики пламени.
Конструкция
Корпус блока БКП-2 изготовлен из металла и устанавливается в щитовое оборудование для управления работой котельных агрегатов. На передней панели корпуса расположены светодиоды различных цветов для сигнализации об аварии.

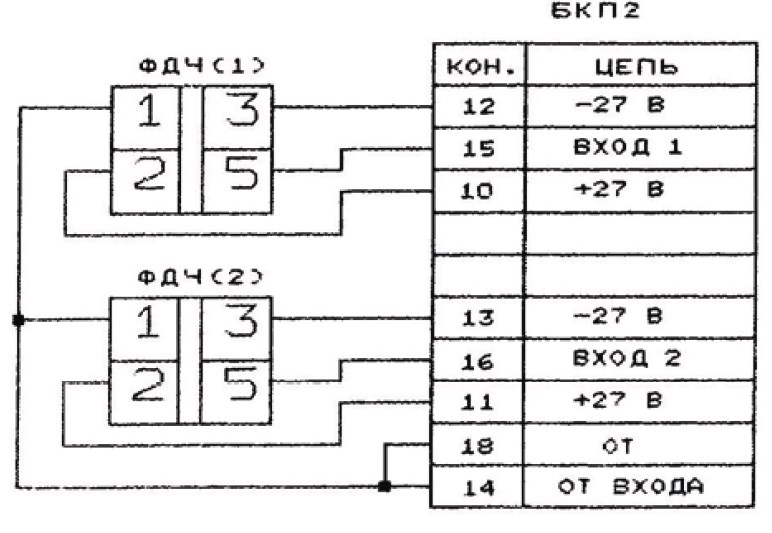

Рис.1 Схема 1 подключения блока БКП-2

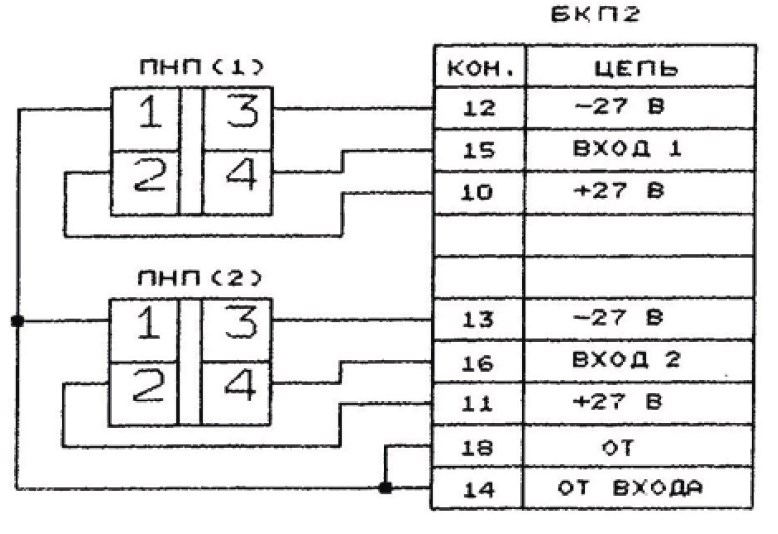

Рис.2 Схема 2 подключения блока БКП-2

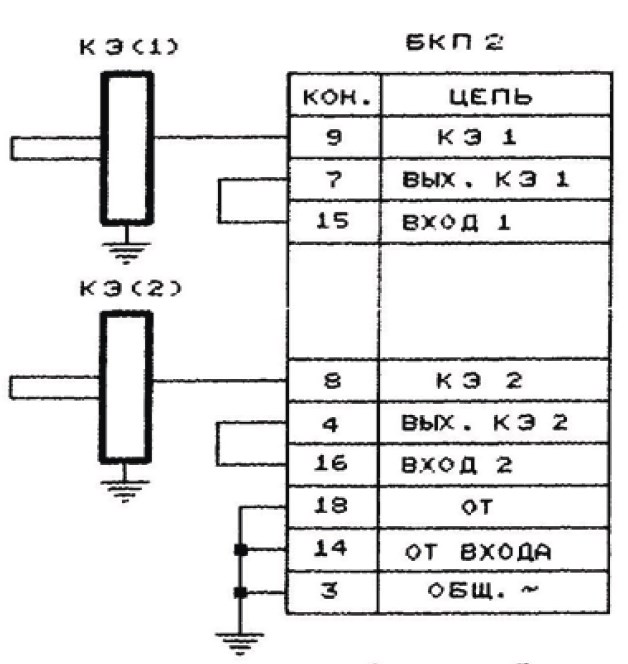

Рис.3 Схема 3 подключения блока БКП-2

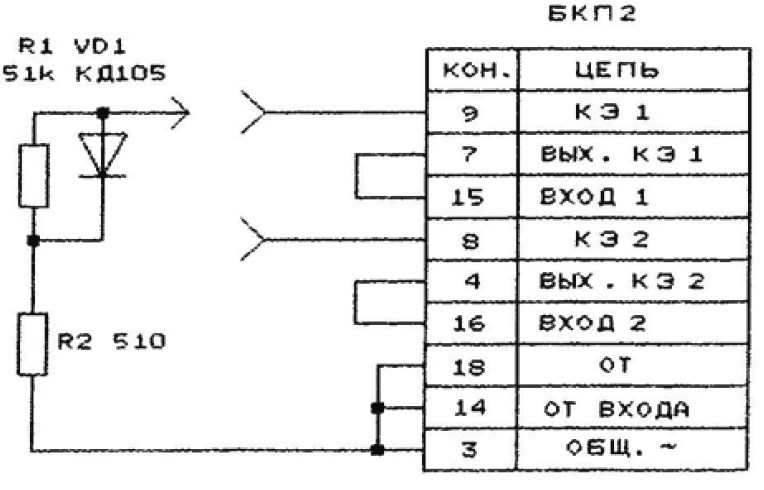

Рис.4 Схема 4 подключения блока БКП-2
Технические характеристики БКП-2
- Блок БКП-2 легко переносит механические воздействия, в том числе и вибрацию с амплитудой до 0.35 мм при частоте колебания 35 Гц.
- Количество входных каналов, ед. 2
- Диапазон порога срабатывания - от минус (10+0/-3) до минус (1,5+0,4/-0,2) В.
- Зона возврата по каждому каналу, В 0,5 +/-0,2
- Время срабатывания по каждому каналу, с, не более 2
- Выходные сигналы:
- изменение состояния контактов реле контроля пламени (при наличии пламени - контакты замкнуты).
- Выдает для питания преобразователей наличия пламени следующие напряжения:
- напряжение постоянного тока (+/-27 +/-3) В - для питания частотных датчиков типа ФДЧ, преобразователей типа ПНП;
- напряжение переменного тока (160 +/-20) В, (50 +/-1) Гц - для питания детектирующих датчиков (контрольных электродов).
- Габаритные размеры, мм, не более 120х240х285
- Масса, кг, не более 3,5
