Блок питания БПС-24-4к для питания стабилизированным напряжением постоянного тока 24 В комплекса измерительных преобразователей теплоэнергетических параметров, а также различных приборов и промышленного оборудования.
Комплект поставки
- Блок питания стабилизированный БПС-24-4к-Н20
- Паспорт
- Руководство по эксплуатации
Устройство и принцип работы
Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа контроллера на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстия в передней панели корпуса.
Условия хранения и транспортирования
Срок хранения в потребительской таре - не больше 1 года. Блок должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40 °С до плюс 70 °С и относительной влажности от 30 до 80 % (без конденсации влаги). Данные требования являются рекомендуемыми. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак). В процессе хранения или эксплуатации не кладите тяжелые предметы на блок и не подвергайте его никакому механическому воздействию, так как он может деформироваться и повредиться.
Транспортирование блока БПС-24-4к в упаковке предприятия-изготовителя осуществляется всеми видами транспорта в крытых транспортных средствах. Транспортирование самолетами должно выполняться только в отапливаемых герметизированных отсеках. Блок должен транспортироваться в климатических условиях, которые соответствуют условиям хранения 5 согласно ГОСТ 15150-69, но при давлении не ниже 35,6 кПа и температуре не ниже минус 40 °С или в условиях 3 при морских перевозках. Во время погрузо-разгрузочных работ и транспортировании запакованный прибор не должен подвергаться резким ударам и влиянию атмосферных осадков. Способ размещения на транспортном средстве должен исключать перемещение прибора. Перед распаковыванием после транспортирования при отрицательной температуре прибор необходимо выдержать в течение 3 часов в условиях хранения 1 согласно ГОСТ 15150-69.

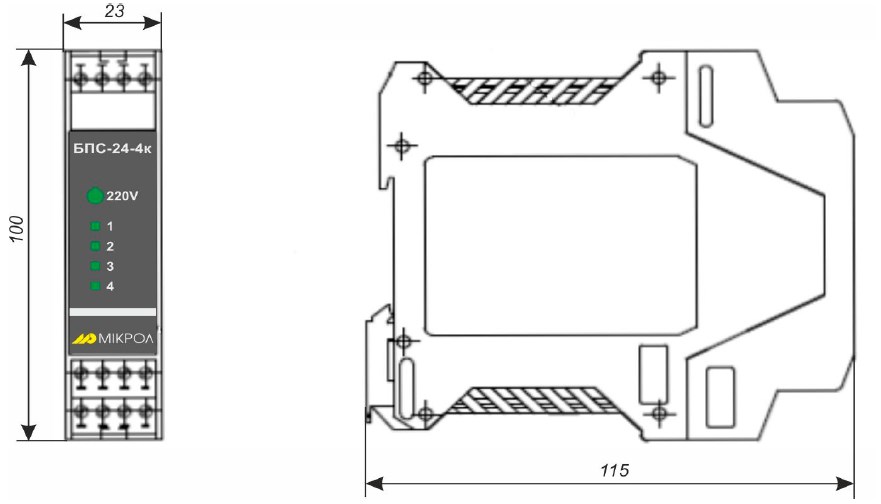

Рис.1 Схема габаритных размеров блока питания БПС-24-4к

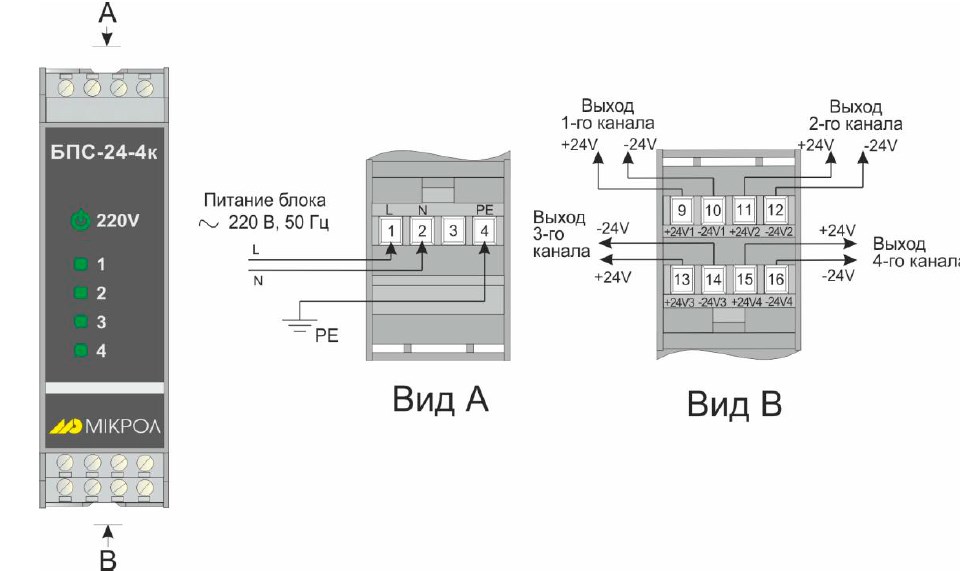

Рис.2 Схема внешних соединений блока питания БПС-24-4к-Н20
Технические характеристики БП-200-24
|
№ |
Параметры |
Значение |
|
|
БПС-24-4к-Н20 |
БПС-24-4к-Н15 |
||
|
1 |
Количество независимых источников |
От 2 до 4 (в зависимости от заказа) |
|
|
2 |
Номинальное выходное напряжение |
22 ± 2 В |
|
|
3 |
Номинальный выходной ток каждого источника |
25 мА |
|
|
4 |
Класс стабилизации выходного напряжения |
0.2 |
|
|
5 |
Пульсация выходного напряжения |
0.1 % |
|
|
6 |
Отклонение номинального выходного напряжения от тока нагрузки, не более |
0.1 В/мА |
|
|
7 |
Ток краткого замыкания по одному каналу, не более |
40 мА |
|
|
8 |
Напряжение питания переменного тока |
От 110 до 242 В |
|
|
9 |
Потребляемая мощность, не более |
4.5 Вт |
|
|
10 |
Гальваническая развязка |
Выходы блока гальванически изолированы друг от друга и от цепей питания. Напряжение гальванической развязки не менее 1500 В |
|
|
11 |
Габаритные размеры (В х Ш х Г) |
100 мм х 23 мм х 115 мм |
76 мм х 26 мм х 115 мм |
|
12 |
Крепление |
DIN-рейка DIN35x7,5 EN50022 |
|
|
13 |
Степень защиты согласно ДСТУ EN 60529 |
IP20 |
|
