Блок питания токовых датчиков импульсный БПС-24Н-8к предназначен для питания стабилизированным напряжением постоянного тока 24 В восьми токовых датчиков.
Комплектация
- Блок питания БПС-24Н-8к
- Паспорт
- Розетка угловая 232-203/026-000
- Розетка угловая 232-209/026-000
Блок питания может эксплуатироваться только в закрытых взрывобезопасных помещениях. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак). Средний срок эксплуатации не менее 10 лет. Критерий допустимой границы эксплуатации экономическая нецелесообразность дальнейшей эксплуатации. Выходные цепи блока БПС-24Н-8к гальванически изолированы между собой и цепями питания.
Устройство и принцип работы
Блок состоит из литого ударостойкого пластмассового корпуса, на задней стенке которого установлен захват для монтажа на 35мм DIN-рельс (DIN35x7,5 EN50022). Внутри корпуса расположены трансформатор и плата питания. Плата питания представляет собой плату печатного монтажа (далее - плата), на которой размещены радиоэлементы. На передней панели корпуса установлены светодиодные индикаторы [ ] и [1]÷[8]. Свечение индикатора [ ] указывает на наличие входного напряжения, а свечение индикаторов [1]÷[8] - на наличие тока в выходных каналах. Электрическая схема блока включает в себя понижающий импульсный стабилизированный преобразователь и восемь независимых преобразователей, формирующих выходное напряжение каждого канала. Выходные преобразователи имеют узел ограничения и защиты от превышения выходного тока выше номинального.

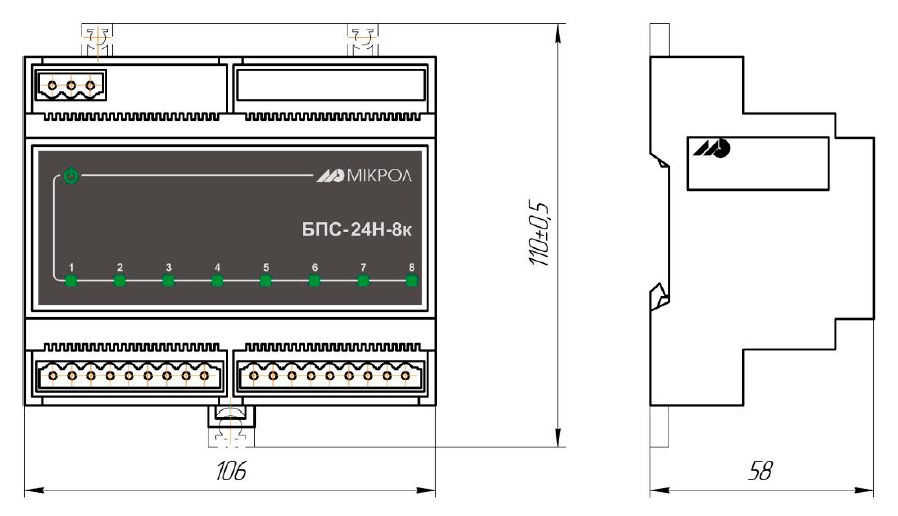

Рис.1 Схема габаритных размеров

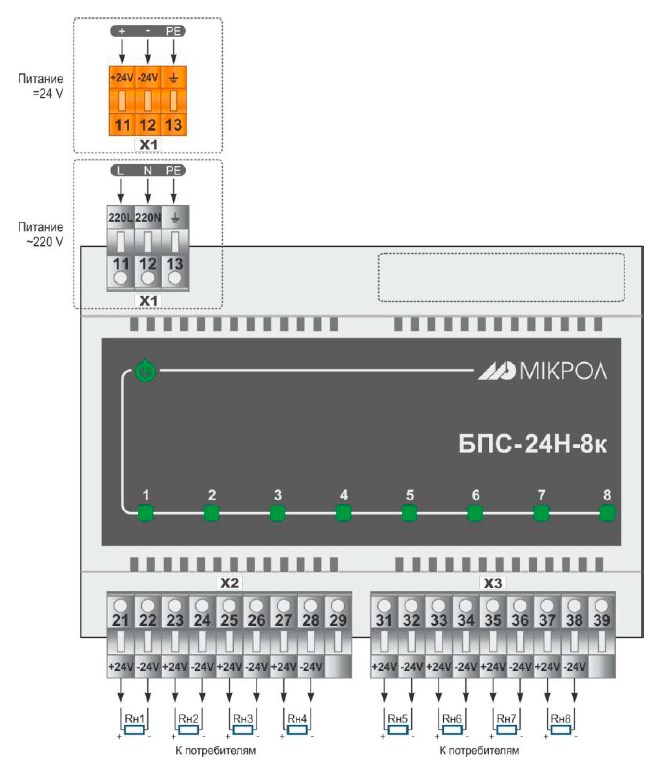

Рис.2 Схема внешних соединений БПС-24Н-8к
Технические характеристики БПС-24Н-8к
|
Параметры |
Значение |
|
Общие характеристики |
|
|
Количество независимых источников |
8 |
|
Номинальное выходное напряжение |
24 В |
|
Номинальный выходной ток каждого канала |
25 мА |
|
Класс стабилизации выходного напряжения |
0,2 |
|
Коэффициент пульсации выходного напряжения |
0,1 |
|
Отклонение номинального выходного напряжения от тока нагрузки, не более |
,1 В/мА |
|
Ток короткого замыкания, не более |
40 мА |
|
Напряжение питания |
|
|
- БПС-24Н-8к-220 |
От 110 до 242 |
|
- БПС-24Н-8к-24 |
От 18 до 36 |
|
Потребляемая мощность, не более |
|
|
- БПС-24Н-8к-220 |
11 В∙А |
|
- БПС-24Н-8к-24 |
400 мА |
|
Гальваническая изоляция |
выходные цепи гальванически изолированы от цепей питания |
|
Корпус |
|
|
Масса, не более |
0,5 кг |
|
Габаритные размеры (ВхШхГ) |
110 х 106 х 58 мм |
|
Монтажная глубина |
63 мм |
|
Степень защиты корпуса |
IP30 |
|
Крепление корпуса |
рельс DIN35х7.5 EN50022 |
|
Условия эксплуатации указаны в таблице |
|
|
Температура |
от минус 40 °С до плюс 70 °С |
|
Влажность воздуха (при температуре +35 °С ) |
от 30 % до 80 % |
|
Атмосферное давление |
от 84 кПа до 107 кПа |
|
Вибрация |
с частотой до 60 Гц с амплитудой до 0.1 мм |
|
Помещение |
Закрытое, взрыво – пожаробезопасное |
|
Вид климатического исполнения |
УХЛ категории размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 40 °С до 70 °С |
