Блок преобразования влажности и температуры БПВТ-421 предназначен для преобразования сигнала от датчика относительной влажности в унифицированный сигнал постоянного тока 4..20 мА. Второй канал блока предназначен для преобразования сигнала с встроенного датчика температуры ТСМ 50М по трехпроводной схеме подключения или преобразования в унифицированный сигнал постоянного тока 4..20 мА.
Преобразователь может бытьиспользован в системах автоматизированного регулирования и управления технологическими процессами в промышленности, в системах управления и мониторинга микроклиматом помещения, в камерах сушки древесины, в измерительных системах и измерительно-вычислительных комплексах.

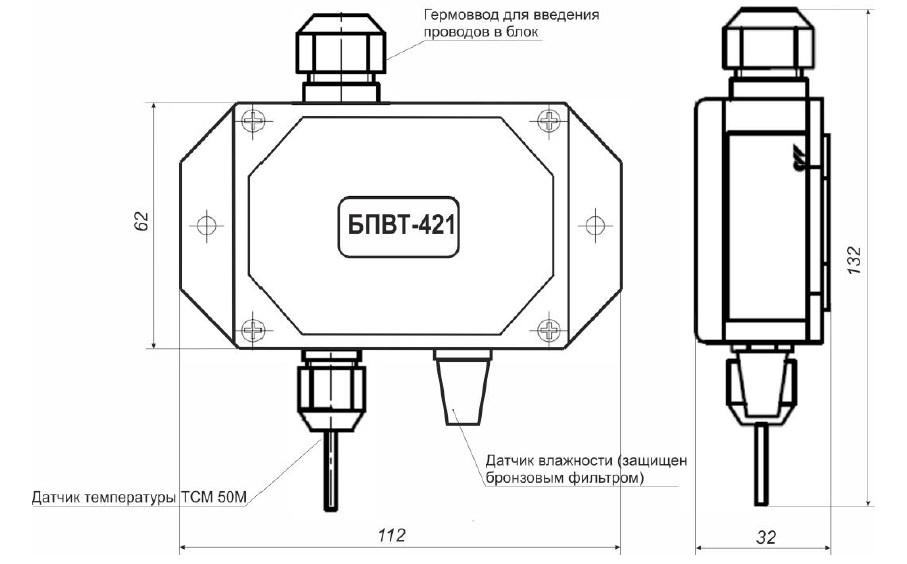

Рис.1 Схема габаритных размеров блока БПВТ-421

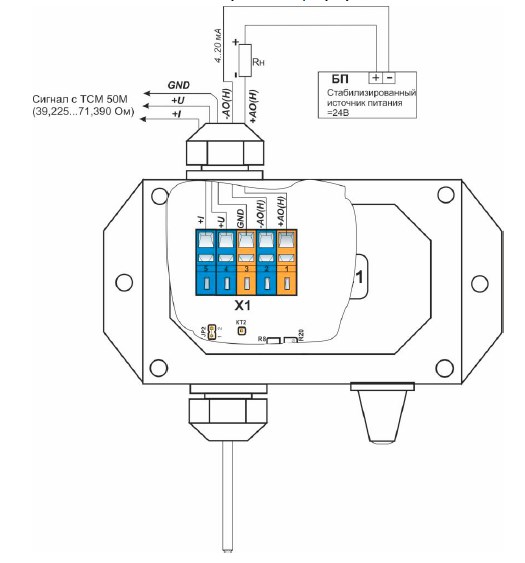

Рис.2 Схема внешнего подключения БПВТ-421
Устройство и работа
Блок БПВТ-421 конструктивно выполнен в литом ударостойком пластмассовом корпусе. В корпусе предусмотрены отверстия для крепления блока на плоскость с помощью шурупов. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. На плате размещен разъем Х1 к которому подключаются внешние выходные цепи. Датчики температуры и влажности смонтированы внизу корпуса блока. Гермоввод для введения внешних цепей размещен в верхней части блока.
Функциональные возможности
Блок преобразования влажности и температуры БПВТ-421 осуществляет измерение влажности и температуры внешней среды. В датчике влажности установлен чувствительный элемент HIH-4021-004 находится чувствительный элемент, который представляет собой многослойную структуру, образованную двумя плоскими пластинчатыми обкладками. Между обкладками размещен диэлектрический термореактивный полимер. Кроме чувствительного элемента на этой же подкладке размещена схема обработки сигнала, его усиление и линеаризации. Датчик защищен от действия пыли и примесей бронзовым съемным фильтром.
Сигнал с датчика влажности преобразуется с помощью радиоэлементов платы в унифицированный сигнал 4..20 мА и снимается с клемм 1 и 2 разъема Х1.
Технические характеристики БПВТ-421
|
Наименование |
Значение |
|
Канал измерения влажности |
|
|
1. Диапазон измеряемой влажности |
0-95 % RH |
|
2. Абсолютная погрешность канала измерения влажности |
3% RH |
|
3. Высокая повторяемость |
+/-0,1%RH |
|
4. Скорость воздушного потока, обдувающего датчики температуры и влажности воздуха |
0,5-1,5 м/с |
|
5. Температура контролируемой среды для датчика влажности |
От -40 ˚С до 85 ˚С |
|
6. Выходной аналоговый сигнал |
4..20 мА |
|
7. Напряжение питания от токовой петли 4..20 мА |
От 11 до 36 В |
|
8. Сопротивление нагрузки, не более |
500 Ом |
|
Канал измерения температуры |
|
|
1. Схема подключения датчика |
- трехпроводная – исполнение 00 |
|
2. Диапазон измерения температуры |
От -50 до 200 ˚С |
|
3. Абсолютная погрешность измерения |
0.5 ˚С |
|
4. Тип встроенного датчика температуры |
ТСМ 50М |
|
5. Тип выходного аналогового сигнала (для исполнения 01) |
4..20 мА |
|
6. Напряжения питания от токовой петли 4..20 мА (для исполнения 01) |
От 11 до 36 В |
|
7. Сопротивление нагрузки, не более |
500 Ом |
|
Корпус и условия эксплуатации |
|
|
Размер корпуса (ВхШхГ) |
62 мм х 112 мм х 32 мм |
|
Масса преобразователя, не более |
0.3 кг |
|
Температура окружающей среды |
от -40 ºС до +70 ºС |
|
Степень защиты |
IP65 |
