Блок БШД-01, БШД-01-200 предназначен для применения в схемах РЗА с питанием от вторичных цепей измерительных трансформаторов тока фаз А и С. Блок применяется для бесконтактного, посредством симистора, шунтирования и дешунтирования управляемой токовой цепи, если ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А – не более 1,5 Ом. Управляемой токовой цепью могут служить катушки электромагнитов отключения приводов типа ПРБА, ПП-61, ПП-67, ПГ-10, или им подобных.

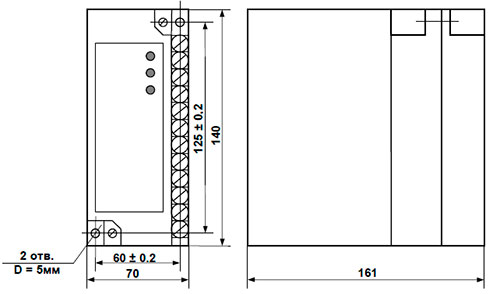

Рис.1. Габаритные размеры блока БШД-01
Исполнение
Блок выполнен в пластмассовом корпусе, состоящем из основания и кожуха. На основании находятся крепления для выступающего монтажа и однорядная клеммная колодка, рассчитанная на подключение двух проводников максимальным сечением 2,5 мм2. К основанию крепятся: радиатор охлаждения симисторов, монтажная плата с питающими трансформаторами тока и два кронштейна для крепления передней панели. К передней панели, при помощи винтов, крепится плата печатного монтажа с установленными на ней ЭРЭ.
| Наименование | Кол-во |
| Блок шунтирования БШД-01 | 1 шт |
| Комплект монтажных частей | 1 шт |
| Паспорт | 1 экз |
| Руководство по эксплуатации | 1 экз |
| Упаковка | 1 шт |
Порядок установки
Не рекомендуется устанавливать блок БШД-01, БШД-01-200 вблизи мощных источников электромагнитных помех. Клеммы устройства рассчитаны на присоединения двух проводников максимальным сечением 2,5 мм2 каждый.
При подключении к блоку внешних токовых цепей необходимо выполнять следующие требования:
- монтаж выполнять проводниками максимального сечения;
- с целью снижения потребляемой мощности и обеспечения питания устройства использовать ту обмотку трансреактора, в диапазон рабочих токов которой входит значение уставки по току внешнего устройства РЗА;
- если значение уставки по току совпадает с граничным значением диапазона, то более предпочтительна работа с обмоткой, рассчитанной на меньшие рабочие токи.
Подключение входных токов.
При уставках по току срабатывания внешнего устройства РЗА от 1 до 2 А:
- ток фазы А подается на клеммы «1» и «5»;
- ток фазы С подается на клеммы «8» и «12».
При уставках по току срабатывания внешнего устройства РЗА от 2 до 4 А:
- ток фазы А подается на клеммы «1» и «4»;
- ток фазы С подается на клеммы «9» и «12».
При уставках по току срабатывания внешнего устройства РЗА от 4 до 8 А:
- ток фазы А подается на клеммы «1» и «3»;
- ток фазы С подается на клеммы «10» и «12».
Ввиду достаточно низкого напряжения питания дискретного входа при монтаже желательно использовать экранированные проводники, особенно при большой их длине.
Запрещается использовать внешний (не встроенный в блок) источник постоянного напряжения 24 В для формирования сигнала управления дискретным входом.
Ввиду наличия встроенного источника питания от токовых цепей и симисторной схемы дешунтирования, блок вносит нелинейное сопротивление в токовые цепи. В связи с этим не рекомендуется включать блок в токовые цепи, содержащие устройства учета электрической энергии.
Технические характеристики БШД-01
| Питание блока осуществляется от токовых цепей фаз А и С через встроенные трансформаторы тока | |||
| Диапазоны рабочих токов обмоток трансформаторов, А | (1-2) | (2-4) | (4-8) |
| Номинальные токи, А, соответственно | 1,5 | 3 | 5 |
| Минимальный ток шунтирования, А | 0,3 | ||
| Номинальное напряжение управления дискретным входом, В | 24 | ||
| Номинальный ток управления дискретным входом, мА | 15 | ||
| Мощность, потребляемая элементами индикации и управления от токовой цепи, ВА, не более | 1,6 | ||
| Масса блока, кг, не более | 0,9 | ||
| Степень защиты (в соответствии с ГОСТ 14254 -96): | |||
|
IP40 | ||
| IP10 | |||
| Сопротивление изоляции, мОм, не менее: | |||
|
50 | ||
| 10 | |||
| 1 | |||
| Количество импульсов при испытаниях | по три разной полярности | ||
| Габаритные размеры, мм | 140 х 72 х 161 | ||
Электрическая изоляция в холодном состоянии при нормальных климатических условиях выдерживает, без пробоя и перекрытия по поверхности, между независимыми (гальванически не связанными) электрическими цепями блока, и между этими же цепями и заземляющим контактом:
- испытательное напряжение переменного тока действующим значением 2 кВ и частотой 50 Гц в течение 60 с;
- импульсное испытательное напряжение амплитудой 5 кВ, длительностью переднего фронта 1,2 мкс, длительностью импульса 50 мкс и периодом следования импульсов 5 с.
| Наименование параметра | Предельные значения токов, А для диапазонов рабочих токов |
||
| (1-2) А | (2-4) А | (4-8) А | |
| 60-секундная термическая устойчивость | 5 | 10 | 20 |
| 1-секундная термическая устойчивость | 30 | 75 | 150 (200*) |
| 0,1-секундная термическая устойчивость | 60 | 125 | 250 |
*реализовано в устройстве БШД-01-200
