Датчик (сигнализатор) вибрационного типа ДПУ-10 предназначен для контроля предельного уровня сыпучих продуктов, находящихся в емкостях.
Принцип работы
Вилка датчика вибрирует на своей резонансной частоте под воздействием пьезоэлектрических элементов, установленных внутри корпуса. При погружении вилки в контролируемый продукт или освобождении от него происходит изменение амплитуды колебаний, что в свою очередь регистрируется контроллером, который выдает команду на срабатывание сигнализации и включение/отключение нагрузки, подводимой к контактам реле электронного блока.
Установка
Датчик устанавливается на корпусе емкости по высоте контролируемого уровня. При этом пластины вибрационной вилки должны располагаться параллельно движению продукта. При необходимости отслеживания уровня на определенном расстоянии от верхней части емкости используется удлинитель рабочей части корпуса датчика.

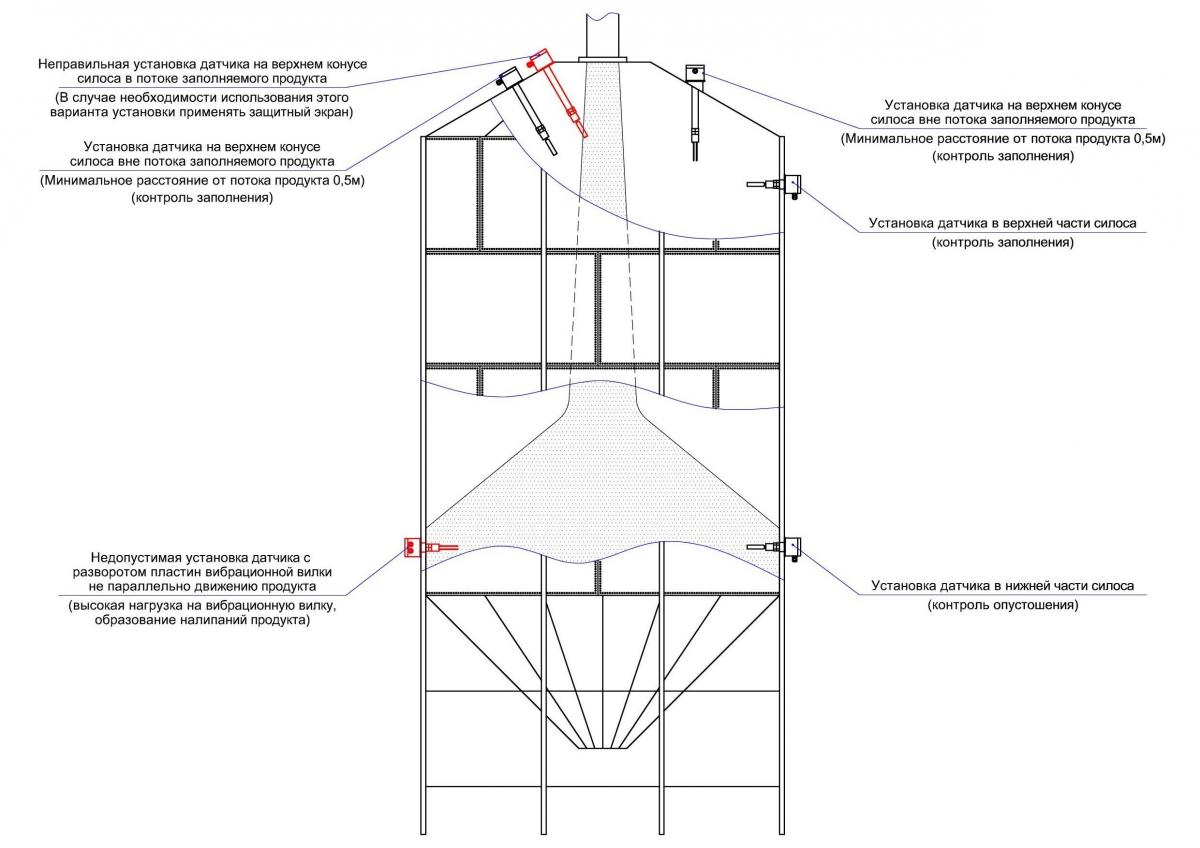

Рис.1 Схема установки датчика ДПУ-10
Технические характеристики ДПУ-10
| Принцип действия | вибрационный |
| Температура контролируемого материала | от -40°С до +60°С |
| Рабочее давление | 1 атм. |
| Рабочий температурный диапазон | от -40°С до +85°С |
| Вес | до 2,5кг |
| Материал резонатора датчика | нержавеющая сталь |
| Материал корпуса контроллера | Сталь с антикорозионным покрытием/алюминиевый сплав |
|
Климатическое исполнение |
УХЛ 1.1 |
|
Степень защиты |
IP 65 |
| Класс по способу защиты от поражения электрическим током | I |
| Питание |
UпитDC=100-240В, / UпитDC =24В±10%, Iпотр=60мА |
| Коммутируемая нагрузка |
Imax=8A, UmaxAC=250В, UmaxDC=24В |
| Режим срабатывания (верхний или нижний предел) |
перемычка на плате: |
| Сигнализация срабатывания | включение светодиода на плате |
| Время срабатывания | 2-3сек |
