Дроссель Д207НВ

Name: Дроссель Д207НВ
Brand: Наш производитель
SKU: 13076
Rating: 5 (1 reviews)

Артикул: 13076

В наличии

Цена по запросу

zakaz@ruspromkomplekt.com

Товар сертифицирован

Выберите город:

Транспортной компанией

Доставка

Стоимость доставки: ₽*

*Ориентировочная стоимость за 1кг (куб.м)

Гарантия и сервис

Гарантия от 6 до 12 месяцев

Напишите нашему менеджеру в случае неисправности или технически проблем

Дроссель Д207НВ предназначены для работы в источниках питания радиоэлектронной аппаратуры различного назначения.

Схема электрическая

Рис.1 Схема электрическая

Конструктивное исполнение

Конструктивно дроссель состоит из

Дроссели изготовляются во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.

Технические условия: ОЮ0.475.013 ТУ.

Габаритные размеры

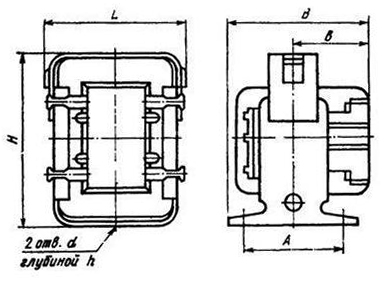

Рис.2 Габаритные размеры

Параметры	Значения
Индуктивность при номинальном токе	от 0,00015 до 40 Гн
Номинальный ток подмагничивания	от 0,02 до 50 А
Переменная составляющая	от 0,1 до 35 В
Диапазон частот	от 50 до 1000 Гц
Минимальная наработка	20000 часов
Температура окружающей среды	-60...85 °С
Срок сохраняемости	20 лет
Габаритные размеры	от 34х35х33 до 66х82х89 мм
Масса	от 50 до 1550 г

Электрические параметры (параллельное соединение обмоток)
Тип дросселя	Типоразмер магнитопровода	Параллельное соединение обмоток
		Переменная составляющая напряжения	Индуктивность при номинальном токе	Номинальный ток подмагничивания	Омическое сопротивление обмоток
		Вэф	Гн	А	Ом
Д207НВ	ШЛ5х5	0,0155	0,00015	4,5	0,047

Электрические параметры (последовательное соединение обмоток)
Тип дросселя	Параллельное соединение обмоток
	Переменная составляющая напряжения	Индуктивность при номинальном токе	Номинальный ток подмагничивания	Омическое сопротивление обмоток
	Вэф	Гн	А	Ом
Д207НВ	0,031	0,0006	2,2	0,19
