Двухканальный универсальный микропроцессорный индикатор на DIN-рейку ИТМ-120НУ

Индикаторы ИТМ-120НУ представляют собой новый класс современных универсальных двухканальных цифровых индикаторов с дискретными выходами. В своей структуре индикаторы содержат два независимых канала измерения.

Область применения

Индикатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народного хозяйства.

Индикатор ИТМ-120НУ предназначен:

• для измерения двух контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения их текущих значений на встроенных четырехразрядных цифровых индикаторах,
• индикатор формирует выходные дискретные сигналы управления внешними исполнительными механизмами, обеспечивая дискретное управление в соответствии с заданной пользователем логикой работы,
• индикатор позволяет отображать значения технологических параметров, получаемых по интерфейсу от внешних устройств
• индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемых параметров
• индикатор ИТМ-120НУ может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.

Функциональные возможности

Аналоговые входы

• Два универсальных аналоговых входа, которые могут преобразовывается (масштабироваться, линеаризоваться, нормализоваться) по двум независимым каналам;
• Каждый аналоговый вход может быть сконфигурирован на подключение любого типа датчика:
  • унифицированный сигнал
  • термопреобразователь сопротивления
  • термопара
• Масштабирование шкал измеряемых параметров в технологических единицах;
• Линеаризация входных сигналов;
• Входной цифровой фильтр аналоговых входов от воздействия помех;
• Извлечение квадратного корня (измерение расхода по перепаду давления);
• Мониторинг исправности датчиков (линий связи, измерительного канала);
• Встроенный источник постоянного тока (21В / 30мА) для питания одного пассивного аналогового датчика.
• Двухпозиционный регулятор
  • Два двухпозиционных регулятора;
  • Изменение задания с передней панели.
• Блок интегрирования
  • Два блока интегрирования;
  • Интегрируются значения расхода измеряемые в тех.ед./час;
  • Выбор режима сброса интегральных значений;
  • Выбор режима индикации интегральных значений.
• Дискретные входы
  • Два дискретных входы;
  • Обнуление интегратора или передача состояния DI по интерфейсу;
  • Встроенный источник постоянного тока для питания двух пасивнных дискретных входов.
• Индикация
  • Два цифровых дисплея;
  • Индикатор двух физических величин и их интегральных значений;
  • Индикация параметров в технологических единицах на цифровом дисплее;
  • Индикация состояния дискретных выходов.
• Сигнализация
  • Технологическая сигнализация отклонения от уставок минимум и максимум для каждого измеряемого и вычисляемого параметра;
  • Параметр отображения сигнализации: без квитирования, с квитированием.
• Аналоговый выход
  • Один аналоговый выход для ретрансмиссии аналоговых входов или значения передаваемого по интерфейсу;
  • Масштабирование и преобразование (прямая или обратная шкала) сигнала ретрансмиссии;
  • Функция ретрансмиссии позволяет подключать прибор к самописцам, регистраторам и другим устройствам.
• Дискретные выходы
  • Четыре свободно-программируемых дискретных выходы;
  • Программируемая логика работы выходных устройств: не используется - выход откл, больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX (относительно MIN– MAX соответствующего DO), обобщенная сигнализация, интерфейсный вывод, двухпозиционный регулятор (DO1, DO2);
  • Используются для управления оборудованием или сигнализации технологических нарушений.
• Интерфейс
  • Гальванически разделенный интерфейс RS-485, протокол связи ModBus RTU (сбор информации, конфигурация, управление);
  • Скорость обмена - до 921 Кбит/с.
• Безопасность и защита параметров
  • Сохранение параметров при отключении питания;
  • Защита от несанкционированного изменения параметров (пароль на вход в меню конфигурации).
• Защита от перегрузок по линии питания
  • Гальваническая развязка входов и выходов от питания прибора;
  • Защита входов от перенапряжения;
  • Фильтр подавления сетевых помех;
  • Стойкость к кратковременному пропаданию сетевого напряжения.

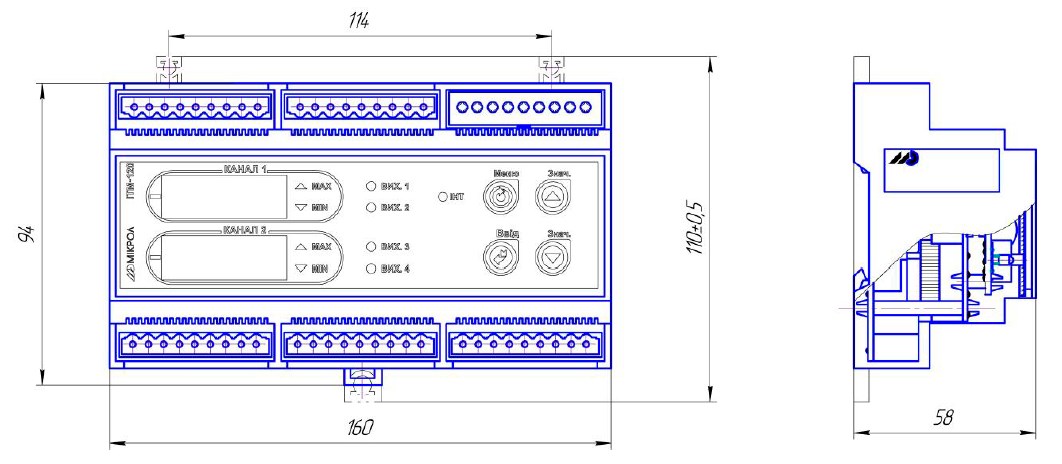

Рис.1 Схема габаритных размеров индикатора ИТМ-102НУ
