Дымотест S211

Дымотест S211 относится к устройствам мониторинга работоспособности отдельных элементов, входящих в состав пожарных систем извещения о наличии возгорания.

Назначение

Устройство S211 является специальным тест-прибором, с помощью которого проводится функциональный входной контроль и экспресс-тестирование дымовых датчиков, которыми комплектуются современные пожарные системы. Приборы этой серии могут использоваться как для контроля точечных, так и линейных извещателей оптического или ионизационного принципа действия. Кроме этого, Дымотест S211 может применяться с целью определения эффективности работы систем дымоудаления, а также для определения направлений распространения слабых потоков воздуха.

Устройство прибора

Тест-прибор Дымотест S211 выполнен в виде устройства с корпусом виде цилиндра, внутри которого располагается система подогрева и испаритель, а также функциональные элементы управления и система подачи специальной дымогенерующей жидкости. Управление устройством обеспечивается за счет специального микроконтроллера, который обеспечивает прибору широкие функциональные возможности, среди которых можно отметить:

• поддержка работы входов и выходов подключения внешних управляющих устройств или тестируемых извещателей;
• поддержка звукового оповещения;
• возможность автоматического отключения по встроенному таймеру;
• поддержка защиты от неправильного подключения или напряжения обратной полярности;
• поддержка защиты аккумулятора от глубокого разряда.

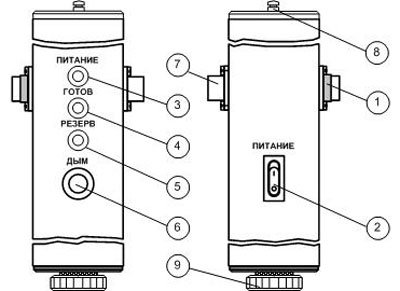

Рис. 1. Составляющие части дымотеста S211

1. Разъем питания выделен красной меткой;
2. Выключатель питания;
3. Трехцветный индикатор напряжения питания;
4. Трехцветный индикатор  готовности прибора;
5. Индикатор уровня жидкости;
6. Кнопка управления;
7. Вход/Выход внешнего управления или подключения проверяемого  извещателя;
8. Защитный колпачок выхода генератора «дыма»;
9. Пробка для заливки fog-жидкости.

Принцип работы

Функционирование прибора заключается в генерировании испытательной среды в виде дыма, который представляет собой своеобразный туман выпаренной высокомолекулярной жидкости, близкой по составу к реальному дыму. Воздействие такого тумана на пожарный извещатель должно привести к его срабатыванию, если он технически исправен.

Чтобы выполнить проверку извещателя он подключается к соответствующему разъему S211 и устанавливается на расстоянии 10…40 см от отверстия выхода генерируемого дыма. После определенного времени, которое отвечает инертности пожарного извещателя, он должен перейти в режим «Пожар».

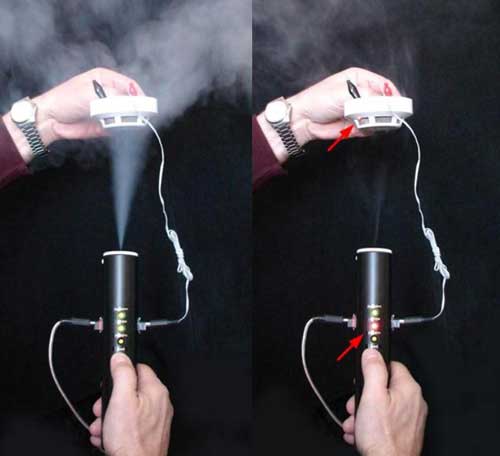

Рис. 2. Пример использования тест-устройства
