Электромагнит ЭМ-69 применяется в качестве привода запорных вентилей в системе дистанционного и автоматического управления на трубопроводах промышленных установок.
Комплект поставки
- Электромагнит ЭМ-69 - 1 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.
Конструктивное исполнение
Электромагнит ЭМ-69 состоит из следующих единиц:
- тягового (силового) электромагнита,
- электромагнита сброса с защелки,
- механизма защелки,
- контактной группы.

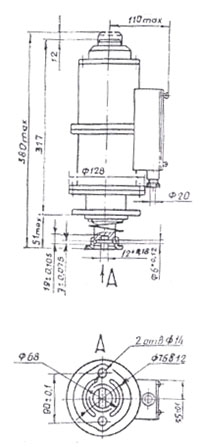

Рис.1. Габариты электромагнита ЭМ-69 с сальниковым вводом (способ крепления 1)

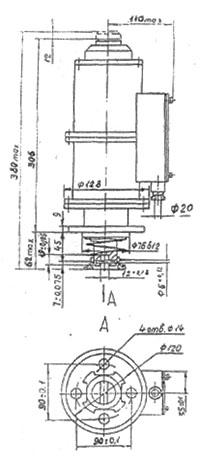

Рис.2. Габариты электромагнита ЭМ-69 с сальниковым вводом (способ крепления 2)

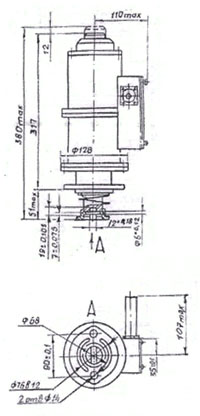

Рис.3. Чертеж электромагнита ЭМ-69 со штепсельным разьемом (способ крепления 1)

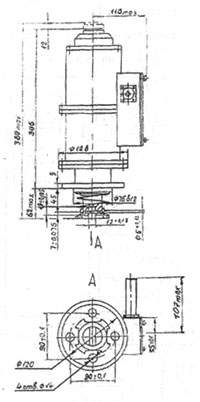

Рис.4. Чертеж электромагнита ЭМ-69 со штепсельным разьемом (способ крепления 2)
Технические характеристики ЭМ-69
| Наименование | Значение |
| Номинальное тяговое усилие, Н | 120 |
| Номинальный ход якоря , мм | 30 |
| Номинальная потребляемая мощность силового электромагнита,Вт | 400 |
| Номинальная потребляемая электромагнита защелки , Вт | 250 |
| Время срабатывания,с | 0,5 |
| Время возврата ,с | 0,1 |
| Относительная продолжительность включения ( ПВ), % | 5 |
| Номинальная частота включения ,вкл/ч | 600 |
| Номинальное рабочее напряжение переменного тока , В | 220 |
| Рабочее положение электромагнита | вертикальное |
| Масса электромагнита , кг | 14,0 |
