Электромагнит ЭМВ 11-37

Электромагнит ЭМВ 11-37 (тянущий, с электромеханической защелкой) предназначен для работы на трубопроводах автоматического и дистанционного управления протоками воды, пара, воздуха совместно с клапанами различных типов, в т.ч. СВВ.

Является аналогом электромагнита ЭМ 38-37.

Условия эксплуатации

• температура окружающей среды от – 40°С до +50°С;
• вид климатического исполнения электромагнитов Т2, УХЛ категории размещения 2 по ГОСТ 15150-69;
• высота над уровнем моря – до 2000 м;
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли,ионизированных газов или солей, которые при гигроскопической абсорбции или конденсации влаги, находящейся в воздухе, могут вызвать снижение электрической прочности изоляции, атмосфера типа ІІ по ГОСТ 15150-69;
• степень защиты оболочки IP 44, IP 54 по ГОСТ 14254-80;
• нормальное рабочее положение – горизонтальное или вертикальное, допускается отклонение от нормального рабочего положения не более 5°;
• номинальные значения механических внешних воздействующих факторов — по ГОСТ 17516.1 для группы механического исполнения МЗ.

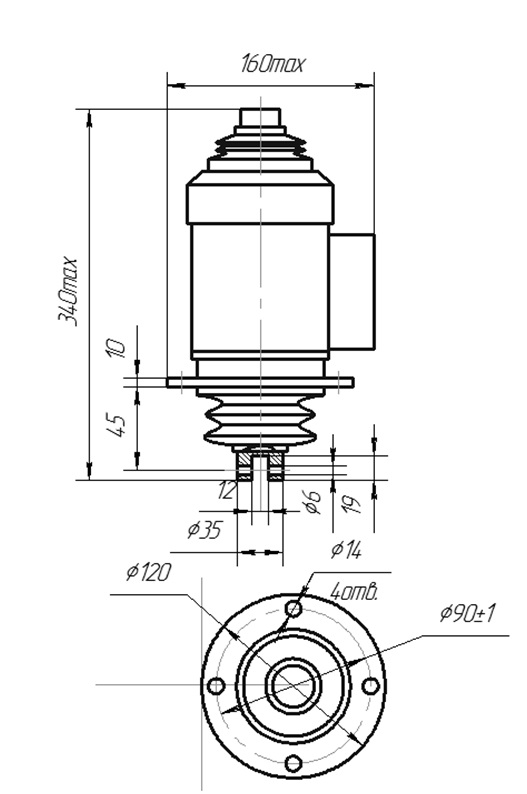

Рис.1 Габаритные, присоединительные и установочные размеры
