Фильтр сетчатый С42-54А

Фильтр сетчатый С42-54А с тонкостью фильтрации 0,04 предназначен для очистки жидкостей от механических примесей в гидравлических и смазочных системах токарно-винторезных, шлифовальных и зубообрабатывающих станков.

Конструктивное исполнение

Фильтр сетчатый С42-54А состоит из: головки (1), шайбы (4), между которыми на шпильке (6) плотно зажимаются гайкой (5) дисковые фильтрующие элементы (3). Уплотнение между головкой и смазочным баком создается резиновым кольцом (2).

Загрязненная жидкость, поступая в фильтр, проходит через ячейки сетки фильтрующего элемента, очищается от механически загрязнений и выходит из фильтра.

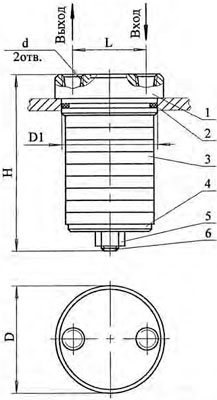

Рис.1. Чертеж фильтра сетчатого 0,04 С42-54А

Комплектация

В комплект поставки входит:

• Фильтр С42-54А
• паспортом.

Эксплуатация

Фильтры устанавливаются в гидросистеме таким образом, чтобы направление стрелки на крышке и направление движения рабочей жидкости совпадало.

Очистку фильтрующих элементов следует проводить не реже 100-200 часов работы путем их промывки в бензине или керосине с последующей продувкой сухим воздухом.

При установке промытых фильтрующих элементов следует строго соблюдать последовательность. Для чего первый фильтрующий элемент устанавливается своими выступами в глухие отверстия головки подбором. Последующие элементы устанавливаются своими восемью выступами так, чтобы отверстие с замкнутым пояском совпадало с таким же отверстием на уже установленном элементе, а разомкнутым пояском совпадало с разомкнутым пояском второго отверстия.
