Гидрораспределитель РЕХС 20.3-6 АЛ1-14 Г12-УХЛ2

Гидрораспределитель РЕХС 20.3-6 АЛ1-14 Г12-УХЛ2 с электрогидравлическим управлением с пружинным возвратом. Распределитель управления (пилот) - с двумя электромагнитами (трехпозиционный) с условным проходом 6 мм.

Подвод потока управления от основного потока, слив - соединен с основным сливом.

Гидрораспределитель РЕХС 20.3-6 АЛ1-14 Г12-УХЛ2-* может быть укомплектован следующими электрическими разъемами:

• УХЛ3 - штепсельный разъем, разъем типа «станочный» (с заземлением);
• УХЛ2 - штекерный разъем лепестковый, разъем типа «автомобильный»;
• УХЛ1 - штекерный разъем «ШР».

Гидрораспределители с электрогидравлическим управлением типа РЕХ 16 стыкового монтажа четырехлинейные предназначены для управления движением рабочих органов станков и других машин.

Условия эксплуатации

• положение при эксплуатации – любое;
• рабочая жидкость – минеральное масло;
• номинальная тонкость фильтрации – 25 мкм.

Работа:

• при выключенных электромагнитах каналы A, B, P, T заперты;
• при включении одного из электромагнитов линия подвода  «P» соединяется с линей канала «А», а линия канала «В» соединяется с линией слива «T»;
• при включении другого электромагнита линия подвода  «P» соединяется с линей канала «В», а линия канала «А» соединяется с линией слива «T».

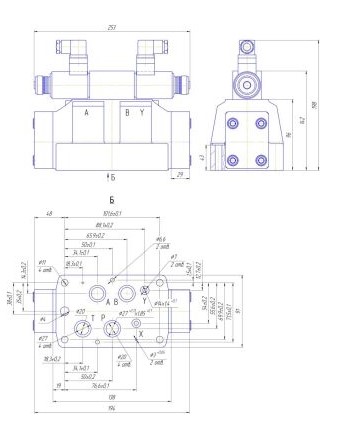

Рис.1 Схема габаритных размеров гидрораспределителя РЕХС 20.3
