Гидрораспределитель РМР 6.3-574А-УХЛ1 используется для контроля и управления движением механизмов станков, а также другого промышленного оборудования.
Конструктивное исполнение

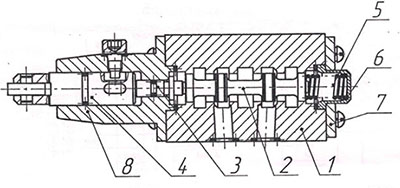

Гидрораспределитель состоит из корпуса 1, золотника 2, толкателя 3, штока 4, пружины 5, колпака 6, фланца 7, крышки 8. Переключение гидрораспределителя в одно из положений осуществляется путем воздействия усилия на шток 4, который перемещаясь через толкатель 3 передвигает золотник 2 в одно из положений. Возврат золотника в исходное положение осуществляет пружина 5. В зависимости от схемы распределения потока, привод гидрораспределителя может размещаться со стороны канала А или со стороны канала В. Принципиально работа гидрораспределителя с механическим управлением одинакова, разница, в зависимости от схемы распределения в конструкции золотника.
Рис.1. Чертеж гидрораспределителя РМР 6.3-574А-УХЛ1
Технические характеристики РМР 6.3-574А-УХЛ1
| Условный проход (Ду) | 6 мм |
| Управление | механическое от ролика |
| Схема распределения потока | 44 |
| Внутренняя герметичность (максимальные внутренние утечки по каждой линии при номинальном давлении) | 100 см3/мин |
| Ход управления | 2,5 мм |
| Сила управления (без давления на сливе) | 250 Н |
| Вид монтажа | стыковой |
