Кабельные барабаны с пружинным приводом типа БК

Кабельные барабаны с пружинным приводом типа БК с цифровой и аналоговой передачей сигналов предназначены для использования в системах безопасности автокранов, подъемников, кранов манипуляторов и других машин. При необходимости барабан оборудуется датчиком длины стрелы с пределом измерения (удлинения стрелы) от 0 до 40 метров.

Кабельные барабаны типа «БК» предназначены для передачи электрических сигналов на оголовок телескопической стрелы самоходных кранов, подъемников и других целей (всего четыре канала), например, для передачи сигнала на фонарь, фару, антенну прибора защиты от ЛЭП или на датчик ОПГ на подъемнике. При необходимости барабан оборудуется датчиком длины стрелы с пределом измерения от 0 до 25 метров. Чувствительным элементом датчика является либо прецизионный потенциометр, либо цифровой датчик.

Конструктивно кабельный барабан выполнен в виде металлического (стального) барабана с пружиной улиткой, ось которого соединена с встроенным токосъемником и через редуктор с осью потенциометра.

На барабан наматывается кабель, вытяжение которого приводит к повороту барабана и потенциометра. Возвращение барабана в исходное положение обеспечивается пружиной улиткой.

Конструкция токосъемника обеспечивает надежную трансляцию 4-х электрических сигналов на оголовок стрелы. Разработаны специальные исполнения кабельных барабанов для питания электроинструментов в люльке подъемников.

В модернизированных барабанах применен унифицированный кольцевой токосъемник с латунными кольцами и меднографитовыми щетками. Для повышения надежности передачи сигнала через токосъемник, предусмотрена возможность установки дополнительных дублирующих щёток.

Отличительной особенностью данной серии кабельных барабанов является возможностью их комплектации датчиками длины сматываемого кабеля и угла наклона барабана при его установке, например, на стреле автомобильного крана.

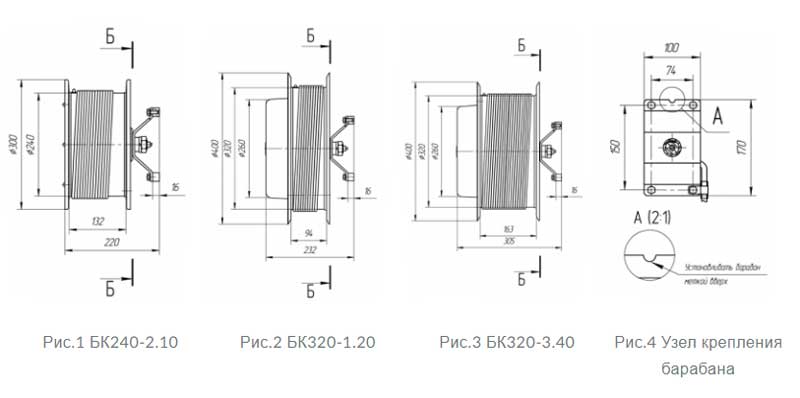

Модификации

• БК240-2.10.Х_
• БК240-2.15.Х_
• БК320-1.20.Х_
• БК320-3.40.Х_

Предусмотрен выпуск барабанов 5-ти комплектаций (Х):

• комплектация (Х) — 1 – без датчиков;
• комплектация (Х) — 2 – барабан с датчиком длины;
• комплектация (Х) — 3 – барабан с датчиком угла;
• комплектация (Х) — 4 – барабан с датчиками длины и угла;
• комплектация (Х) — 1.С – барабан для питания электроинструмента.
