Клапан предохранительный КП 20,2-Т5 Г24-УХЛ3 предназначен для предохранения гидропривода от давления, превышающего установленное значение,а также поддерживать это установленное значение.
Применение
Гидроприводы станков, прессов, литейных и литьевых машин, а также другого стационарного и мобильного оборудования.

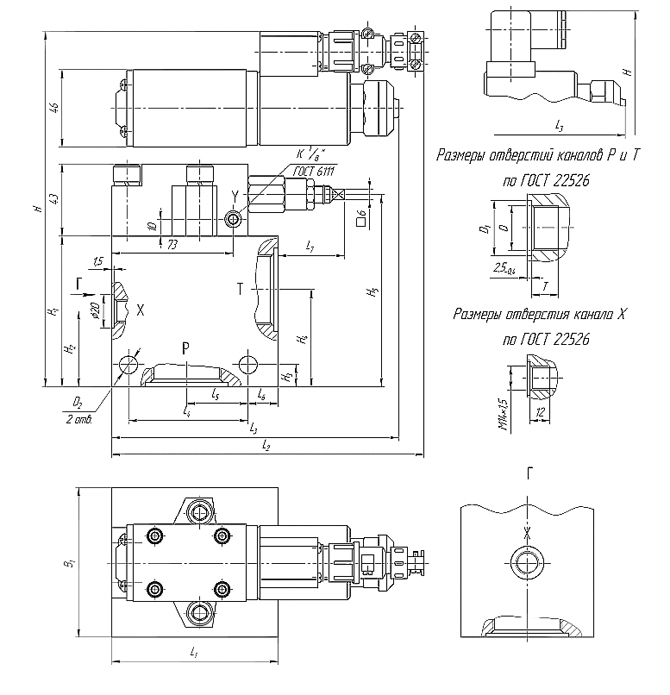

Рис.1 Габаритные размеры клапана
Принцип работы
Пока давление в системе не преодолеет усилие, на которое настроена пружина, гидравлически уравновешенный золотник перекрывает выход масла на слив. При повышении давления в гидросистеме конусный клапан, преодолевая усилие пружины, открывается, и масло поступает на слив. С падением давления в гидросистеме ниже того, на которое настроена пружина, конусный клапан закрывается, прекращая поток масла на слив.
Технические характеристики КП 20,2-Т5 Г24-УХЛ3
| Наименование параметра | Номинальное давление, МПа | |||
|
Давление на входе, Мпа
|
6,3 | 10 | 20 | 32 |
| 7,0 | 12,5 | 25 | 35 | |
| Диапазон настройки давления, МПа | 0,4-7,0 | 0,5-12,5 | 2-25 | 5-35 |
|
Расход рабочей жидкости, л/мин
|
160 | |||
| 400 | ||||
| 5 | ||||
| Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более | 100 | 150 | 300 | 500 |
| Максимальное превышение давления настройки при мгновенном возрастании давления, МПа | 3,0 | |||
| Время нарастания давления после прекращения разгрузки, с, не более | 0,2 | |||
| Момент силы, Нм, не более | 0,6 | |||
|
Масса (без рабочей жидкости), кг, не более
|
5,2 | |||
| 4,8 | ||||
| 6,6 | ||||
| 6,2 | ||||
