Компоненты беспроводной сети

Компоненты беспроводной сети применяются для:

• размещение отдельных групп измерительных преобразователей там, где неудобно использование кабельной сети.
• Разделение сети RS-485 ModBus на сегменты в целях грозозащиты.
• Построение сети измерительных преобразователей без прокладки кабельной линии.

Особенности конструктивного исполнения

Система строится из двух типов модулей: модуль Координатора и модуль Узла беспроводной сети

Координатор беспроводной сети - устройство, выполняющее функции управления беспроводной сетью; имеет три вида интерфейсов USB, RS-232, RS-485 и может быть подключен как к проводной сети интерфейса RS-485, так и непосредственно к компьютеру.

Узел беспроводной сети - модуль, к которому по интерфейсу RS-485 подключаются измерительные преобразователи. К одному Координатору может быть подключено до 32 Узлов, что обеспечивает широчайшие возможности при построении самых сложных систем. Все сегменты сети находятся в одном адресном пространстве ModBus (до 255). С нижней стороны корпуса Узла беспроводной сети располагаются два разъема: разъем для внешнего блока питания и RJ-11(RS-485, питание для подключаемых измерительных преобразователей). На передней панели Узла беспроводной сети размещен индикатор состояния, который отображает статус беспроводного соединения и уровень принимаемого сигнала (цвета от синего до красного).

Использование радиомодулей стандарта ZigBee/IEEE 802.15.4 обеспечивает устойчивую связь в помещении на расстоянии до 90 м, и до 3200 м на открытом пространстве. Модули имеют стандартный RP-SMA разъем на корпусе, что делает возможным использование антенн с нестандартной диаграммой направленности и позволяет дополнительно увеличивать дальность устойчивой связи. По умолчанию используется всенаправленная антенна с коэффициентом усиления 2dBi.

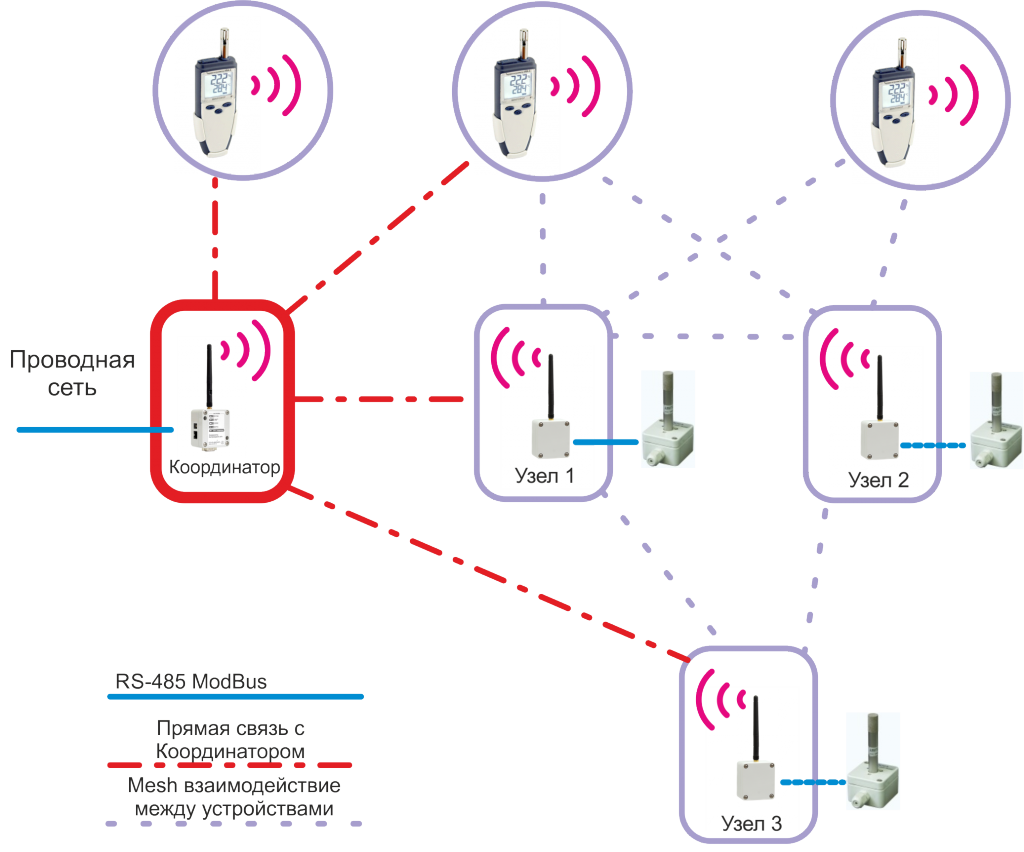

Модули построены на современной элементной базе, что делает возможным использование топологии Mesh. Эта особенность позволяет обеспечить надежную связь между Координатором и наиболее удаленными Узлами, используя в качестве ретрансляторов Узлы, расположенные между ними. В качестве примера показана беспроводная сеть из трех Узлов и одного Координатора:

Рис.1 Схема работы компонентов беспроводной сети
