Контактор ПМЛ-3140

Контактор ПМЛ-3140 предназначен для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного тока частоты 50 и 60Гц, и подключения различных высокомощных нагрузок.

Исполнение

Пускатель ПМЛ-3140 состоит из якоря и сердечника, заключенных в пластмассовый кожух, на сердечнике устанавливается втягивающая катушка. Устройство имеет Ш-образную систему магнитов  прямого хода, система контактов располагается перед магнитной. Траверсная и подвижные части электромагнита являются одним целым, в них предусмотрены подвижные пружины и подвижные контакты. Пружина возврата располагается на среднем керне подвижной части электромагнита. На камере дугогашения расположены присоединительные контакты для дополнительных приставок: контактной типа ПКЛ или пневматической ПВЛ, кнопки «Пуск» либо «Стоп» и сигнальной лампы.

При подаче питания на катушку пускателя происходит притягивание якоря к катушке, после этого НО контакты замыкаются, а НЗ контакты открываются, отключение происходит аналогичным образом - НО размыкаются, а НЗ смыкаются. Для этого пружины возврата перемещают подвижные части устройства в начальную позицию.

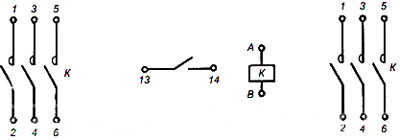

Рис.1. Принципиальная схема электромагнитного пускателя пускателя ПМЛ-3140
