МИК-53Н – это компактный малоканальный многофункциональный микропроцессорный контроллер, предназначенный для автоматического регулирования и логического управления технологическими процессами. Он предназначен для применения в электротехнической, энергетической, химической, металлургической, пищевой, цементной, стекольной и других отраслях промышленности.
Устройство и принцип работы
Контроллер позволяет вести локальное, каскадное, программное, супервизорное, многосвязное регулирование.
Архитектура контроллера обеспечивает возможность вручную или автоматически включать, отключать, переключать и реконфигурировать контуры регулирования, причем все эти операции выполняются безударно независимо от сложности структуры управления. В сочетании с обработкой аналоговых сигналов контроллер позволяет выполнять также логические преобразования сигналов и вырабатывать импульсные или дискретные команды управления. Логические функциональные блоки формируют логическую программу шагового управления с заданием контрольного времени на каждом шаге.
МИК-53Н содержит средства оперативного управления, расположенные на лицевой панели контроллера. Эти средства позволяют вручную изменять режимы работы, устанавливать задание, управлять ходом выполнения программы, вручную управлять исполнительными устройствами, контролировать сигналы и индицировать ошибки. Стандартные аналоговые и дискретные датчики и исполнительные устройства подключаются к контроллеру с помощью индивидуальных кабельных связей. Внутри контроллера сигналы обрабатываются в цифровой форме.
Контроллеры могут объединяться в локальную управляющую сеть шинной конфигурации. Для такого объединения никаких дополнительных устройств не требуется. Через сеть контроллеры могут обмениваться информацией в цифровой форме.

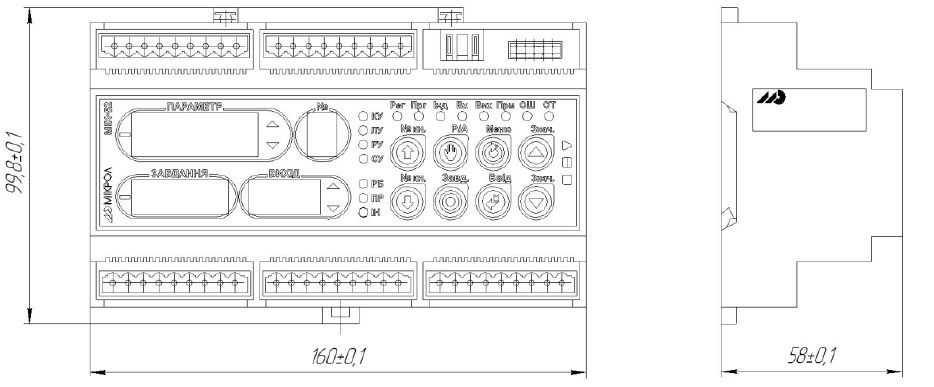

Рис.1 Схема габаритных размеров контроллера МИК-53Н
Комплектация
- Контроллер микропроцессорный МИК-53Н - 1 шт
- паспорт - 1 шт
- руководство по эксплуатации - 1 шт
- Розетка угловая 232-209/026-000 - 4 шт
- Розетка угловая 232-204/026-000 - 1 шт
- Розетка угловая 232-203/026-000 - 1 шт
- Розетка прямая 734-203 - 1 шт
- Рычаг монтажный 231-131 - 1 шт
- Рычаг монтажный 734-230 - 1 шт
Технические характеристики МИК-53Н
|
Наименование |
Значение |
|
Аналоговые входные сигналы |
|
|
Количество аналоговых входов |
До 4 |
|
Типы входных аналоговых сигналов |
|
|
- унифицированные |
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
|
Период измерения, не более |
0,1 сек |
|
Гальваническая изоляция |
групповая, входы гальванически изолированы от других входов и остальных цепей |
|
Основная приведенная погрешность преобразования |
± 0,2% |
|
Аналоговые выходные сигналы |
|
|
Количество аналоговых выходов |
До 1 |
|
Тип выходного аналогового сигнала |
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм) |
|
Основная приведенная погрешность формирования выходного сигнала |
|
|
- AO1 |
±0,2% |
|
- AO2 |
±0,4% |
|
Цифровая индикация |
|
|
Точность индикации |
±0,01% |
|
Количество разрядов цифрового индикатора |
4 |
|
Высота цифр светодиодных индикаторов |
10 мм |
|
Дискретные входные сигналы |
|
|
Количество дискретных входов |
До 24 |
|
Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО |
0-7В |
|
Входной ток (потребление по входу) |
≤ 10 мА |
|
Гальваническая развязка дискретных входов |
групповая развязка |
|
Дискретные выходные сигналы |
|
|
Количество дискретных выходов |
До 24 |
|
Типы выходов: |
|
|
- транзистор ОК |
до 40В, 100мА |
|
- механическое реле (переключаемый контакт) |
до 220В, 8А |
|
Гальваническая развязка дискретных выходов |
групповая |
|
Последовательный интерфейс RS-485 |
|
|
Тип канала |
Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
|
Количество приемопередатчиков |
32 приемопередатчика на одном сегменте |
|
Максимальная длина линии в пределах одного сегмента сети |
1200 метров |
|
Количество активных передатчиков |
1 (только один передатчик активный) |
|
Максимальное количество узлов в сети |
250 с учетом магистральных усилителей |
|
Вид кабеля |
витая пара, экранированная витая пара |
|
Гальваническая развязка |
интерфейс гальванически изолирован от других входов-выходов и |
|
Протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
|
Электрические данные |
|
|
Напряжение питания: |
|
|
• переменного тока |
~ от 100 В до 242 В, 50 Гц |
|
• постоянного тока |
= от 18 В до 36 В |
|
Потребляемая мощность от сети переменного тока, не более: |
до 4,4 ВА |
|
Ток потребления по питанию 24В, не более: |
не более 350 мА |
|
Корпус. Условия эксплуатации |
|
|
Тип корпуса |
Корпус для DIN-реечного монтажа, IP20 |
|
Размеры |
110 мм х 160 мм х 58 мм |
|
Масса блока, не более |
до 0,5 кг |
|
Температура окружающей среды |
от -40°С до +70°С |
|
Атмосферное давление |
от 85 до 106,7 кПа |
|
Вибрация с частотой / амплитудой |
до 60Гц / до 0,1мм |
