Контроллер заряда ASC-12 предназначен для бесперебойного питания напряжением постоянного тока 12 В измерительных преобразователей теплоэнергетических параметров, измерительных комплексов, а также различных приборов и промышленного оборудования. Питание контроллера ASC-12 осуществляется напряжением постоянного тока, полученного от фотоэлектрических модулей (солнечной батареи).
Внутри контроллера установлены аккумуляторные батареи в количестве 3 или 6 шт. АКБ заряжаются от напряжения постоянного тока, генерируемого от солнечных панелей и используются в качестве источников питания нагрузки с регулярной подзарядкой от солнечных панелей. Контроллер может использоваться для обеспечения бесперебойного питания в полевых условиях, где нет возможности «запитать» приборы сетевым источником: например, для питания GSM-контроллера мониторинга скважин SQUID-5N-GasWell, а также различных маломощных приборов в АСУТП, энергетике и телеметрии.

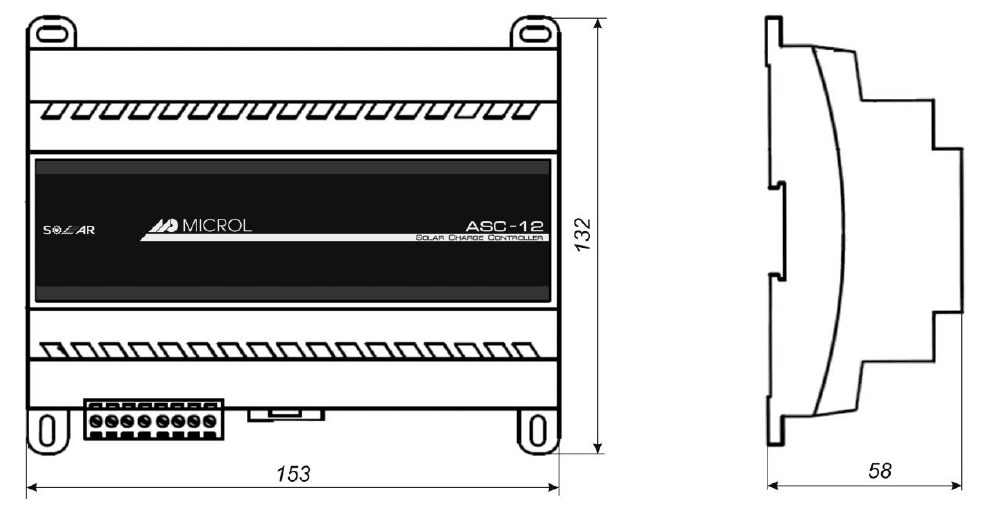

Рис.1 Схема габаритных размеров контроллера ASC-12

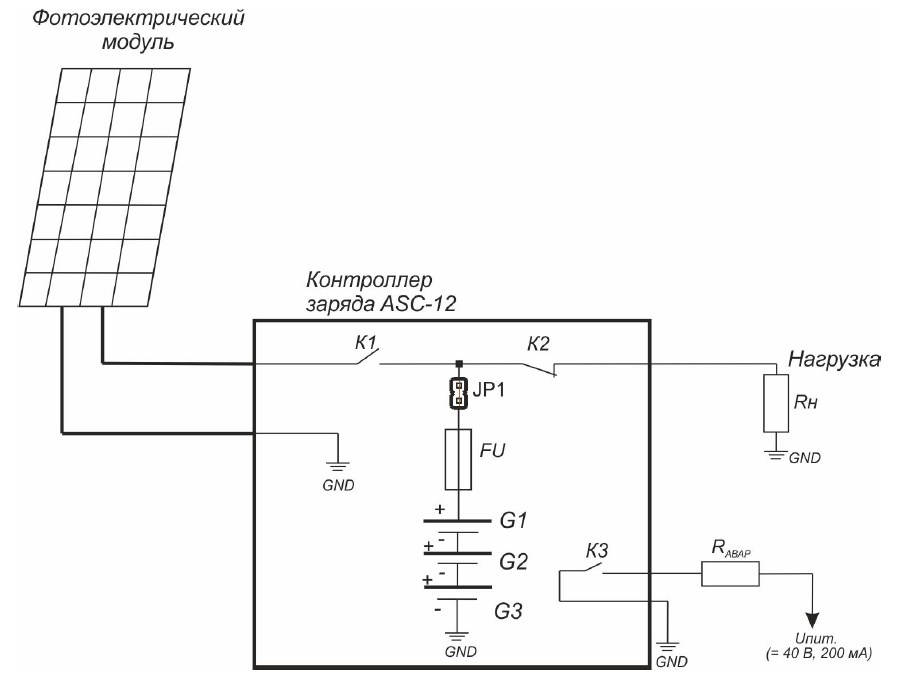

Рис.2 Функциональная схема контроллера

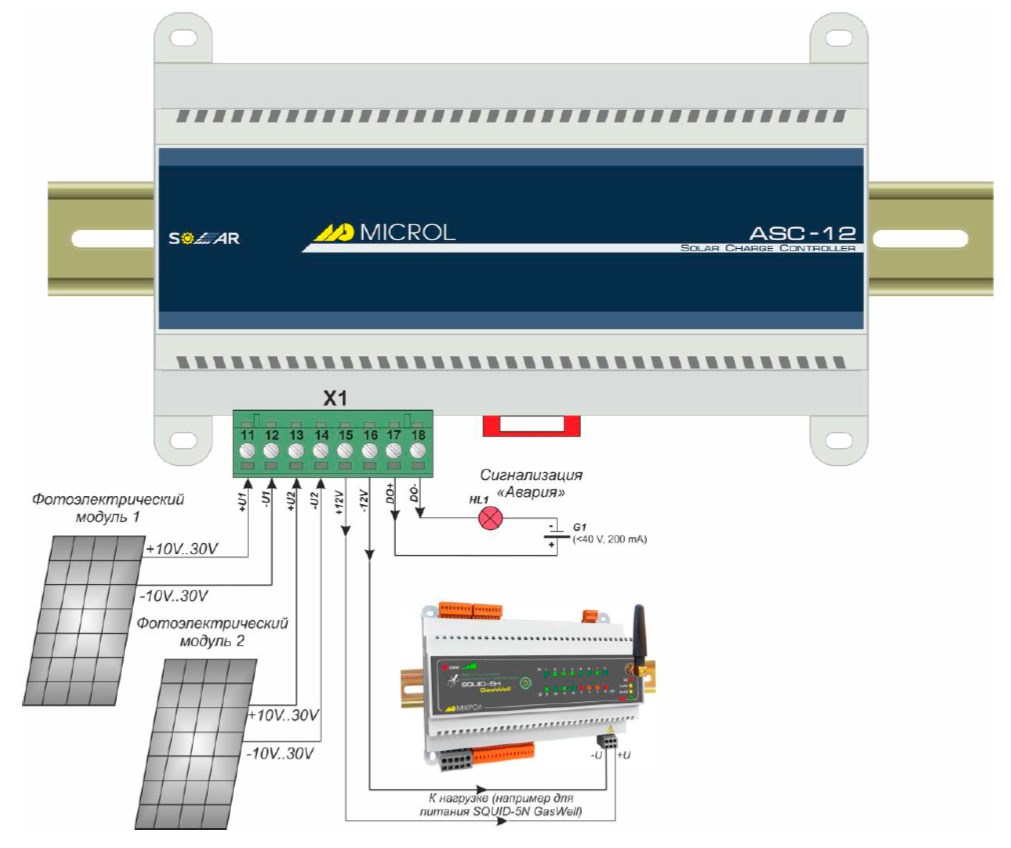

Рис.3 Схема внешних подключений контроллера ASC-12
Технические характеристики ASC-12
|
№ |
Параметры |
Значение |
|
1 |
Номинальное значение выходного напряжения постоянного тока |
12 В |
|
2 |
Максимальное (пиковое) значение тока нагрузки |
0.5 А |
|
3 |
Номинальное значение емкости внутренних АКБ: для исполнения с 3-мя аккумуляторами;для исполнения с 6-ю аккумуляторами |
3.4 А×час |
|
4 |
Номинальное значения тока нагрузки для обеспечения бесперебойной работы:для исполнения с 3-мя аккумуляторами;для исполнения с 6-ю аккумуляторами |
80 мА |
|
5 |
Мощность солнечной батареи для обеспечения бесперебойной работы системы при номинальном значении тока нагрузки:для исполнения с 3-мя аккумуляторами;для исполнения с 6-ю аккумуляторами |
130 Вт* |
|
6 |
Максимальный ток заряда внутренних АКБ для исполнения с 3-мя аккумуляторами;для исполнения с 6-ю аккумуляторами |
1,4 А |
|
7 |
Напряжения отключения заряда аккумулятора от солнечной панели |
От 12,4 В до 12,6 В |
|
8 |
Количество дискретных выходных сигналов (Выход «Авария» сигнализирующий о разряде аккумулятора) |
1 |
|
9 |
Срабатывания сигнала «Авария» при падении заряда АКБ, не менее |
9,1 В |
|
10 |
Тип выхода «Авария» |
Транзисторный (открытый коллектор NPN транзистора) |
|
11 |
Максимальное напряжения коммутации выхода «Авария» |
40В |
|
12 |
Максимальный ток нагрузки на выходе «Авария» |
200 мА |
|
13 |
Аварийное отключение нагрузки, не менее |
9 В |
|
14 |
Габаритные размеры (ВхШхГ) |
132х153х58 мм |
|
15 |
Масса, не более |
0,5 кг |
