Модуль ТС485 предназначен для передачи данных от контрольно-измерительного или другого оборудования поддерживающего стандартные протоколы RS 232 и RS-485 сетях GSM900/GSM1800.
Гарантии
Изготовитель гарантирует соответствие модуля передачи данных TC485 требованиям технической документации при соблюдении потребителем установленных настоящим паспортом и техническим описанием и руководством по эксплуатации правил эксплуатации.Гарантийный срок эксплуатации – 12 месяцев с момента отгрузки.
В период гарантийного срока эксплуатации изготовитель имеет право осуществлять надзор за правильностью эксплуатации.
Исполнение
Модуль ТС485 содержит:
- GSM модем SIEMENS TC-35,
- управляющий контроллер на базе процессоров AT89S8353 или 51RD2,
- блок ввода дискретных сигналов (4 входа),
- интерфейс RS-485 в режиме полу дуплекс или полный дуплекс по 2 парам (RS422),
- интерфейс RS-232 (4 пары RXD/TXD) т.е.
- 4 интерфейса RXD/TXD или 1 с управляющими сигналами RTS/CTS и DTR/DSR, а также сигнал CD или Ring на выбор,
- блок воспроизведения голоса(по отдельному заказу),
- импульсный блок питания (DC-DC от 9 до 30 вольт),
- первичный источник питания 75 – 275 Вольт.

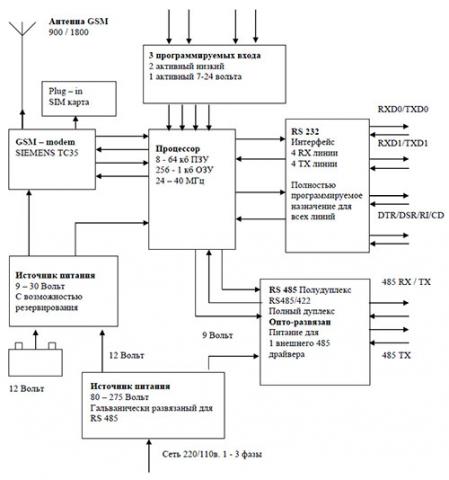

Схема структурная модуля ТС485
Комплектация
- Модуль передачи данных TC485 - 1 шт,
- GSM антенна 0-12дБ (определяется заказом) - 1 шт,
- Паспорт - 1 экз,
- Техническое описание и руководство по эксплуатации - 1 экз,
- Гарантийный талон на модуль Siemens TC35 - 1 шт,
Внимание! Sim карта не входит в комплект поставки.
Технические характеристики ТС485
| Параметры | Значения |
| Стандарт передачи | GSM 900/1800 |
| Вид передачи | ДАННЫЕ или SMS |
| Скорость в GSM сети | 2400 / 4800 / 9600 бит/сек RLP |
| Интерфейс 485 (Гальванически развязан) |
RS-485 линии A и В, прием/передача RS-485 линии A и В, только передача |
| Интерфейс 232 | RS-232 4 линии RXD и 4 линии TXD |
| Скорость по интерфейсам | 0,3 – 19,2 кбит/сек |
| Длина звукового сообщения | 5 секунд |
| Питание для внешнего RS485 интерфейса | 9 Вольт. (Гальванически развязан) |
| Номинальный ток | 50 мА |
| Напряжение питания источника модема | 9 - 30 В |
| Напряжение питания источника модуля | 75 – 275 Вольт переменного тока 1 – 3 фазы |
| Потребляемая мощность | не более 5 Вт (в режиме передачи) |
Дискретные входы:
|
3 2 для “сухой контакт на землю” 1 для “Внешнее напряжение 7-24 вольта” |
| Габаритные размеры, мм | 170х108х40 |
| Масса | не более 0,5 кг |
