Патрон к предохранителю ПСН-35

Патрон используется совместно с предохранителем ПСН-35, предназначенным для наружной защиты оборудования.

Конструктивное исполнение

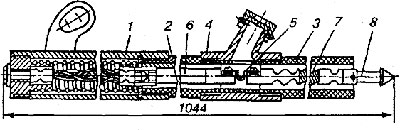

В корпус 1 патрона помещены винилпластовые трубки 2 и 3, соединенные между собой стальными патрубками 4, а также плавкая вставка 5, прикрепленная одним концом к токоведущему стержню б, вторым к гибкому проводнику 7 с наконечником 8.

Рис.1. Чертеж патрона к предохранителю ПСН-35

Патрон устанавливается на основании предохранителя, состоящем из рамы 1, двух опорных изоляторов 2 с головками верхней 3 и нижней 4, имеющими зажимы для крепления проводников. На нижней головке 4 укреплен контактный нож 5, сцепленный с наконечником патрона и снабженный отключающей пружиной. При перегорании плавкой вставки контактный нож освобождается и под действием пружины поворачивается вокруг оси вниз, втягивая за собой гибкий проводник 7. Под действием дуги винилпластовые трубки выделяют газ, давление в патроне повышается до 10-25 МПа и дуга гасится в потоке газа-, создающего продольное дутье через нижнее отверстие и поперечное - через клапан бокового отверстия патрона. Срабатывание предохранителя сопровождается звуковым эффектом, похожим на выстрел, поэтому его также называют стреляющим. Гашение дуги происходит в момент перехода тока через нуль, поэтому перенапряжение не возникает.

Рис.2. Схема установки патрона ПСН-35
