Переключатель ПКП Е9 16А/2.863

Переключатель ПКП Е9 16А/2.863 представляет собой механическое устройство без собственного потребления электроэнергии и предназначен для установки в качестве коммутации аппаратов в электрических цепях.

Исполнение

Переключатели представляют собой секционированные кулачковые механизмы, расположенные на одной оси. Мосточные контакты, на базе которых выполнены токовые переключатели, осуществляют надежный двойной разрыв электрической цепи.

К самостоятельным работам по монтажу переключателей допускается технический персонал (категория допуска не ниже iii), прошедший соответствующий инструктаж.

Монтаж необходимо проводить при температуре -10 ... + 40 ° С и относительной влажности воздуха не более 75%.

Перед монтажом переключателя необходимо сделать несколько переключений, чтобы убедиться в исправности устройства.

Последовательность монтажа переключателей:

• подготовка места для установки;
• закрепление переключателя;
• подключение соединительных проводов по схеме коммутации;
• проверка правильности и надежности соединений.

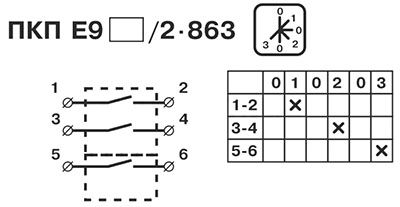

Рис.1. Электрическая схема кулачкового переключателя ПКП Е9 16А/2.863

Эксплуатация

Транспортировка и хранение переключателей должна производиться при температуре от -20 до +50°С, относительная влажности воздуха не более 90% и уровни дорожного сотрясения не более 15g.

Гарантии

Наша компания гарантирует функциональную пригодность переключателей ПКП Е9 16А/2.863 в течение одного года с момента продажи при соблюдении правил хранения, транспортирование, монтаж и эксплуатацию.
