Пускатель ПБР-31 предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трехфазные электродвигатели (ЭД) типов АОЛ, 4А, ДСР и ДСТР, эксплуатируемые вне жилых домов и не связанные с их электрическими сетями.
Пускатель может быть использован в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии и других отраслях промышленности.
Комплект поставки
- ПБР-31
- паспорт
- руководство по эксплуатации
Устройство и принцип работы
Прибор конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата прибора, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.

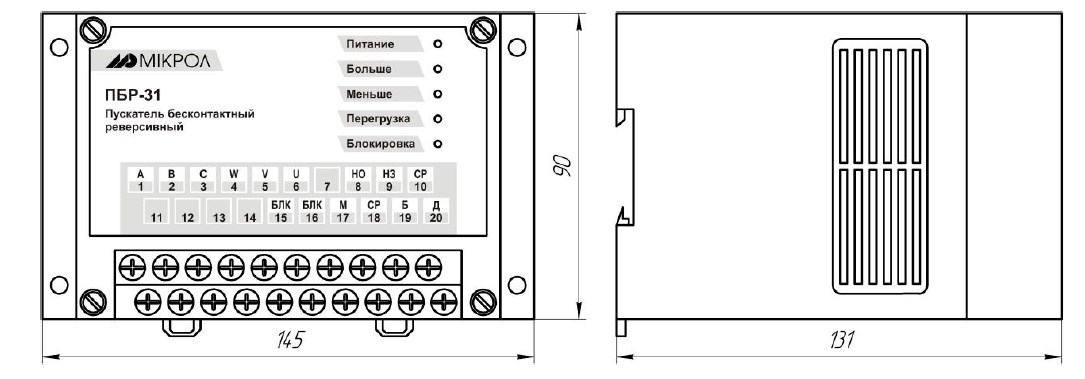

Рис.1 Схема габаритных размеров пускателя ПБР-31
Технические характеристики ПБР-31
| Наименование |
Значение |
|
Число фаз подключаемого ЭД |
3 |
|
Номинальный ток подключаемого ЭД, не более |
9 A |
|
Минимальная мощность ЭД |
40 Вт |
|
Входное сопротивление |
2 кОм |
|
Максимальный коммутируемый ток, не более |
9 А |
|
Падение напряжения на силовых ключах, не более |
3 В |
|
Ток утечки силовых ключей при отсутствии сигнала управления на входе пускателя, не более |
7 мА |
|
Пускатели обеспечивают формирование паузы между реверсивными включениями, не менее |
20 мс |
|
Мощность, потребляемая пускателем при отсутствии сигнала управления, не более |
5 Вт |
|
Ток срабатывания защиты |
Регулируемый |
|
Гальваническое разделение между: - силовыми цепями и корпусом пускателей, имеющих эти цепи; |
есть |
|
Напряжение источника питания цепей управления |
Нестабилизированный источник питания постоянного тока 24 В, 30 мА |
|
Максимальная площадь сечения кабеля: |
1,5 мм^2 |
|
Напряжение питания от трехфазной сети переменного тока |
380 (+38, –57) В |
|
Габаритные размеры (ВхШхГ) |
90х145х131мм |
|
Степень защиты |
IP30 |
|
Масса, не более |
1,0 кг |
