Регулятор-сигнализатор уровня РСУ-31

Блок РСУ-31 предназначен для контроля и регулирования одного или нескольких уровней жидкостей, обладаемых электропроводностью, в различных резервуарах, отстойниках и других емкостях при помощи подключенных к нему кондуктометрических датчиков уровня. Блок может быть оборудован интерфейсом RS-485, работающем по протоколу Modbus RTU и позволяющим контролировать его параметры при помощи внешнего устройства (ПК, микропроцессорной системы управления).

Область применения

Блок предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Устройство и принцип работы

Блок РСУ-31 может использоваться как для трехуровневого регулирования уровня жидкости в одной емкости, так и для одноуровневого регулирования в трех различных емкостях. При контроле уровней жидкости в металлическом резервуаре в качестве общего электрода может быть использован корпус резервуара.

В качестве датчиков уровня в блоке применяются кондуктометрические датчики, принцип работы которых основывается на разнице, существующей между электрической проводимостью различных жидкостей. Эта разница фиксируется при помощи двух электродов, один из которых постоянно погружен в жидкость и является общим, а второй располагается на определенном уровне в резервуаре и является сигнальным. По мере заполнения резервуара происходит прикосновение сигнального электрода с жидкостью, вследствие чего происходит электрическое замыкание между сигнальным и общим входами, что соответствует достижению заданного уровня в емкости.

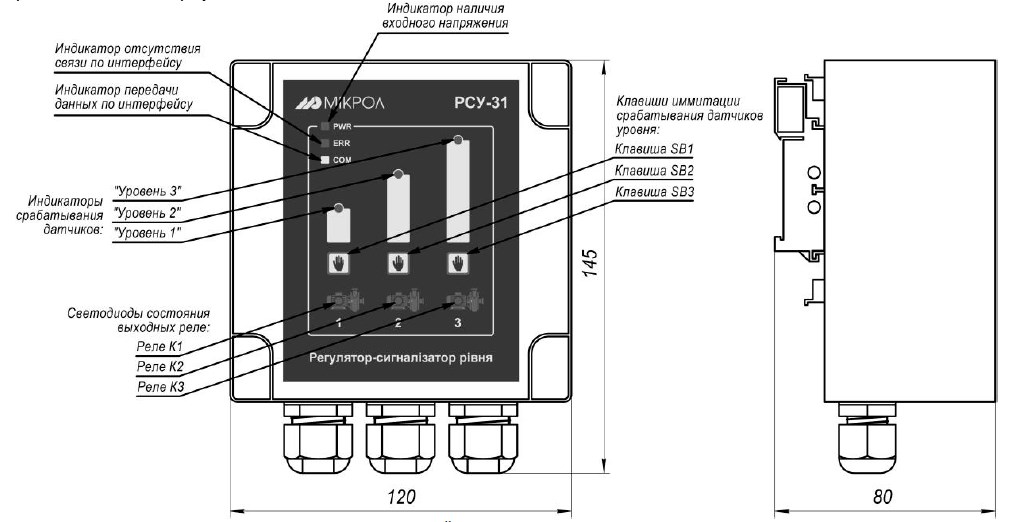

Рис.1 Схема габаритных размеров блока РСУ-31
