Реле контроля изоляции Ф4106, Ф4106А предназначены для оценивания уровня сопротивления изоляции и коммутации внешних цепей при снижении сопротивлении изоляции ниже установленного уровня (уставки) в сетях переменного тока, находящихся под напряжением 220 V или 380 V частотой 50 Hz, 60 Hz или 400 Hz.
Область применения
Прибор применяется в передвижных и стационарных электроустановках с изолированной нейтралью.
Условия эксплуатации
- температура окружающего воздуха от минус 40 °С до плюс 60 °С;
- относительная влажность до 95 % при температуре плюс 35 °С.
Устройство
Прибор состоит из двух блоков: стрелочного индикатора – показывающего устройства (ПУ) и релейного устройства (РУ).
Рабочее положение ПУ – вертикальное, РУ – любое.

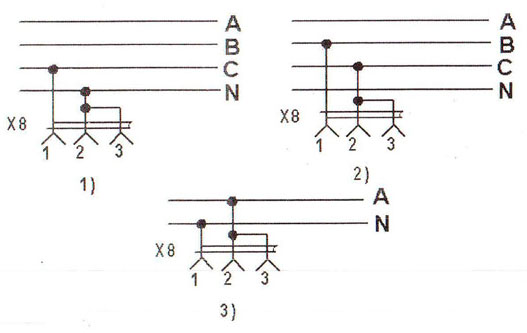

Рис.1 Схемы подключения Ф4106, Ф4106А к сети
- при питании от контролируемой сети Зх 380 В+ О;
- при питании от контролируемой сети Зх220 В (или Зх220 В +О);
- при питании от контролируемой сети 220 В.
Технические характеристики
| Параметры | Значения |
| *ПУ отображает сопротивление изоляции от | 0,02 МΩ до 5 МΩ |
| *Реле имеет три уставки сопротивления Rу (набор уставок) | 30 kΩ, 50 kΩ и 500 kΩ – для Ф4106 или 12 kΩ, 20 kΩ и 60 kΩ – для Ф4106А |
| Входное сопротивление не менее | 250 kΩ |
| Оперативный ток (через измеряемое сопротивление Rх) не более | 0,6 mА |
| Потребляемая мощность не более | 10 V·А |
| Время отпускания РУ не более | 0,1 s |
| Напряжение питания | 220 +22/-66 V |
| Режим работы | непрерывный. Продолжительность непрерывной работы не ограничена. |
| Масса, не более |
|
| Габаритные размеры, не более |
|
Примечание. По согласованию с заводом-изготовителем допускается поставка реле с другими наборами уставок из ряда 12 kΩ, 20 kΩ, 30 kΩ, 50 kΩ, 60 kΩ, 100 kΩ, 200 kΩ, 300 kΩ, 400 kΩ, 500 kΩ
* Изготовитель гарантирует предел допускаемой основной погрешности РУ ±10 % от сопротивления уставки и класс точности ПУ – 2,5.
|
Диапазон коммутации |
Род тока |
Вид нагрузки |
|
|
тока, А |
напряжения, V |
||
| 0,1 – 2 | 6 – 30 | Постоянный | Активная |
| 0,05 – 1 | 6 – 30 | Постоянный | τ≤ 15 ms |
| 0,1 – 0,3 | 6 – 250 | Постоянный | Активная |
| 0,1 – 0,25 | 6 – 115 |
Переменный 50 Hz ... 1100 Hz |
cosφ ≥ 0,3 |
