Реле контроля пламени РКП-1 предназначено для автоматического контроля пламени в топочных камерах стационарных котлов и печей. Реле РКП-1 состоит из литого ударостойкого пластмассового корпуса, на задней стенке которого установлен захват для монтажа на 35мм DIN-рельс.
Устройство и работа
Принцип действия реле РКП-1 основан на проводимости ионизированной посредством пламени среды. Реле преобразовывает сигнал от датчика пламени в дискретный сигнал. При наличии пламени на передней панели реле включается светодиод "Факел". Реле осуществляет самоблокировку с внутренней индикацией аварийного сигнала при пропадании пламени.
Реле осуществляет аварийное включение сигнализации не более чем через 1 секунду при пропадании входного сигнала путем включения светодиода "Авария" на передней панели.

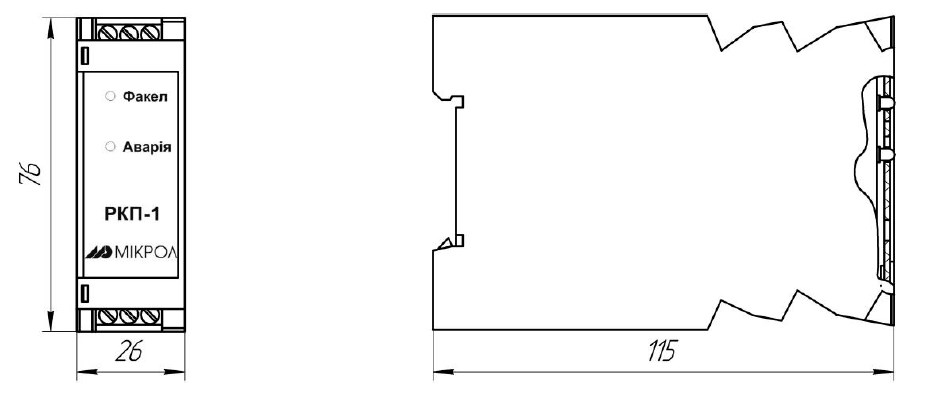

Рис.1 Схема габаритных размеров реле контроля пламени РКП-1

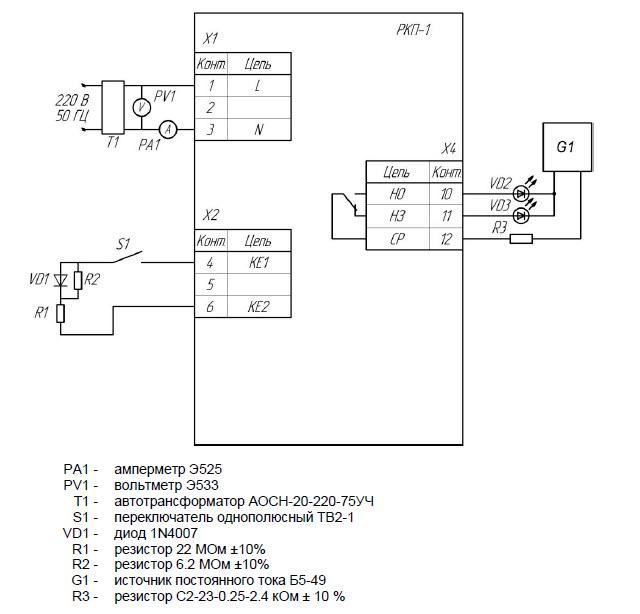

Рис.2 Схема проверки реле РКП-1
Технические характеристики РКП-1
|
Наименование |
Значение |
|
Количество контуров контроля пламени |
1 |
|
Входной сигнал от датчика пламени, не менее |
4 мкА |
|
Максимальная температура для датчика пламени ДП-1 |
950 ºС |
|
Длина линии связи между датчиком и реле, не более |
50 м |
|
Количество выходных реле |
1 |
|
Максимальное напряжение коммутации переменного (действующее значение) тока |
250 В |
|
Максимальный коммутируемый ток выхода |
8 А |
|
Напряжение питания |
от 198 до 242 В |
|
Потребляемая мощность, не более |
12 В∙А |
|
Габаритные размеры |
76 х 26 х 115 мм |
|
Масса, не более |
0.15 кг |
|
Температура окружающей среды |
от -40 ºС до +70 ºС |
