Реле РЭ3-2х24/50

Реле электронное РЭ3-2х24/50 представляет собой двухканальное коммутационное устройство, используемое в составе оборудования, применяемого в метрополитенах. С помощью этих блоков обеспечивается надежная коммутация рабочих нагрузок, мощность которых не превышает 50 А.

Подходящие условия эксплуатации

Релейные устройства этой серии производятся в конструкции, которая рассчитана под эксплуатацию в климатических условиях, отвечающих категории «У» и классу размещения в рабочей зоне 2. Такое исполнение приборов поддерживает возможность их работы в токонепроводящей воздушной среде, температура которой может меняться в пределах от -40ºС до +60ºС.

Рабочая среда не должна содержать в своем составе в больших концентрациях токопроводящую пыль, а также агрессивные примеси, которые способны повредить и привести к разрушению конструкционные элементы устройства.

Особенности конструкционного исполнения

РЭ3-2х24/50 отличаются простой, надежной и отказоустойчивой конструкцией. Они просты в эксплуатации и техническом обслуживании и отличаются продолжительным эксплуатационным сроком. Эти устройства выполнены в виде корпусных блоков с защитной оболочкой. Она обеспечивает защиту электронной части устройства от проникновения влаги и пыли с показателем защиты ІР20. Монтаж таких устройств выполняется в специальные релейные розетки штепсельного типа НМШ.

Функционирование реле

Реле РЭ3-2х24/50 владеют двумя независимыми рабочими каналами. Каждый из них имеет силовой контакт в виде электронного транзисторного ключа, который управляется при помощи фотовольтаической оптопары. Величина управляющего напряжения составляет 24 В, а значение тока в управляющей цепи может быть 25 мА. Общий коммутационный ток на двух каналах равен 50 мА, а максимально е напряжение, которое может коммутироватские характеристикиься силовыми контактами реле может составить 36 В.

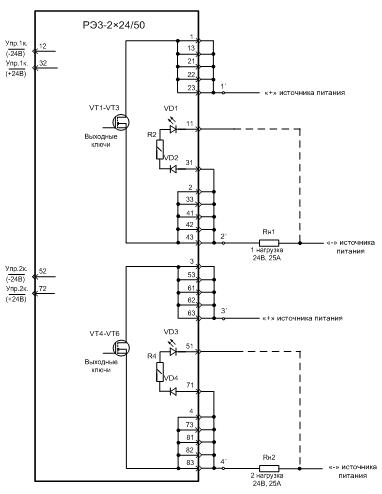

Рис. 1 .Схема подключения реле РЭ3-2х24/50
