Счетчик готовой продукции СГП 02

Счетчик готовой продукции СГП-02 применяется для подсчета входящих электроимпульсов, приходящих от соединительного и/или индукционного датчика и выдачи выходных сигналов при достижении заданного значения.

Назначение

Счетчик СГП-02 производит подсчет в разнообразных производственных процессах:

• штучная продукция,
• импульсы.

Условия функционирования

• температурный режим окружающей среды от 5°С до 40°С;
• влажность воздуха окружающей среды до 80% при 25°С.

Обращаем ванимание, что ступень защиты ІР40 по ГОСТ 14254.

Внимание! СГП 02 не используется во взрывоопасных условиях работы.

Принцип работы

Счетчик готовой продукции осуществляет счет входных изменений и сравнивается их с заданными значениями. После чего, подает импульс на исполнительный механизм и возвращается в исходное положение. Благодаря наличию специального задатчика, есть возможность самостоятельно устанавливать ширину выходного импульса, а также можно установить наименьшую ширину входного импульса, чтоб не допустить ложного счета.

Комплект поставки

• счетчик СГП-02 – 1 шт;
• скоба-крепления – 1 шт;
• винт-крепления – 2 шт;
• уплотнитель скобы-крепления – 2 шт;
• фильтр (RС) – 2 шт;
• тара потребления – 1 шт;
• паспорт – 1 шт;
• инструкция по использованию и настройке прибора – 1 шт.

Требования к транспортировке

• температурный режим окружающей среды от -50°С до 50°С;
• влажность воздуха окружающей среды до 98% при 35°С;
• тряска при транспортировке (ускорение 30 м/с, частота 80-120 ударов/мин);
• вибрация (интервал частоты 10-55 Гц, амплитуда менее 0.35 мм).

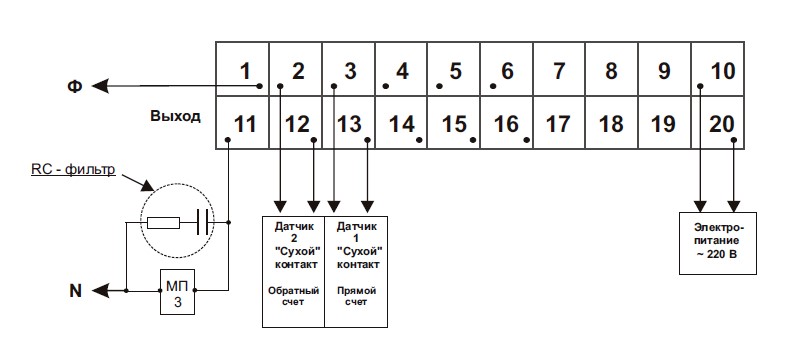

Рис.1 Общая схема подключения СГП-02
