Теплотест Н-101

Теплотест Н-101 представляет собой специальный прибор, используемый с целью контроля и экспрессного тестирования тепловых извещателей, которые входят в состав пожарных сигнализаций. Отличительной особенностью этого прибора является возможность проверки извещателей прямо на месте их установки, без потребности в демонтаже.

Назначение

Устройства Теплотест Н-101 являются универсальными диагностическими приборами, с помощью которых можно быстро проверить все имеющиеся в составе пожарной сигнализации тепловые датчики. Процедура проверки заключается в направленном воздействии тепловым потоком, который генерируется системой обогрева устройства Теплотест, на термочувствительную область пожарного извещателя.

Особенности конструкции

Теплотест Н-101 реализован в виде компактного цилиндрического прибора, который владеет легким корпусом, внутри которого расположена система обогрева и подачи воздуха, а также электронная плата управления со встроенным термоэлементом. В верхней части корпуса прибора имеется специальный колпак, который образует рабочую полость для генерирования теплового потока, направляемого на термодатчик проверяемого пожарного извещателя.

Элементы управления и индикации работы прибора выведены на внешнюю поверхность его корпуса. Для облегчения задачи проверки извещателей в местах их установки Теплотест Н-101 владеет специальной штангой-удлинителем, которая прикрепляется к его корпусу в специальных монтажных отверстиях.

Функционирование

Чтобы провести тестирование температурных извещателей следует устройство контроля поднести к ним так, чтобы их термочувствительная область попадала в рабочую полость, где формируется тепловой поток. Благодаря встроенному ограничителю температуры исключаются случаи оплавления корпусных деталей пожарных извещателей.

Если извещатель исправен, то по шлейфу сигнализации на пульт будет передан сигнал тревоги, соответствующий о начале пожара. При неисправности теплового датчика извещателя сигнал передан не будет.

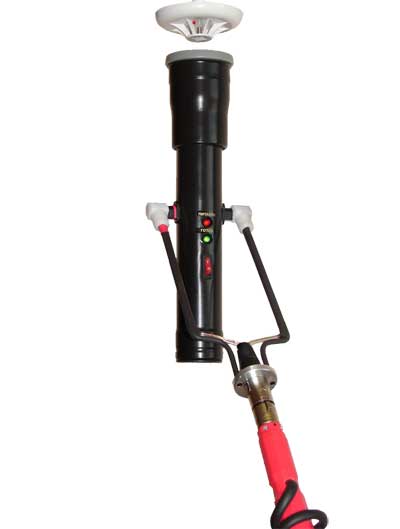

Рис. 1. Применение теплотеста Н-101
