Трансформаторы тока ТОЛК-6 и ТОЛК-6.1 - это измерительный прибор, устанавливаемый для снижения высокого первичного тока до значений подходящих для процесса измерения. Трансформатор способен вырабатывать сигнал о полученной информации для измерительных приборов и автоматики. Если отсутствует нагрузка в первичной цепи, то применяют измерительный трансформатор для выявления нарушения в рабочем состоянии токовой защиты.
Основные функции трансформатора ТОЛК 6:
- передача сигналов измерительных сведений к приборам измерений;
- протекция автоматической системы;
- протекция сигнализирующей системы;
- протекция системы управления;
- максимально возможная защита по току(вкл./выкл.) электрооборудования во время отсутствия нагрузки в первичной сети.
Основные функции измерительного трансформатора
- передача сигналов измерительных сведений к приборам измерений.
Условия эксплуатации трансформатор типа ТОЛК-6 и ТОЛК-6.1:
|
Условия |
Показатели |
|
Высота над уровнем моря |
менее 1000м |
|
Температурный режим окружающего воздуха |
-10° С - +45° С |
|
Окружающая среда высоковольтных и рудничных устройств |
подземные выработки сланцевых и угольных шахт |
|
Положение работы |
любое |
Внимание! Во Время работы измерительного трансформатора - вторичная обмотка должна быть замкнута, а дополнительная - разомкнута!
Технологические параметры трансформаторов тока ТОЛК-6 и ТОЛК-6.1:
|
Параметры |
Показатели |
|
|
|
ТОЛК-6 |
ТОЛК-6.1 |
|
Номинальное напряжение |
6 кВ |
6 кВ |
|
Рабочее напряжение (max) |
7.2 кВ |
7.2 кВ |
|
Номинальная частота, переменный ток |
50 (Гц), 60 (Гц) |
50 (Гц), 60 (Гц) |
|
Вторичный ток |
5 (А) |
5 (А) |
|
Первичный ток |
10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600 |
|
|
Класс точности, вторичная обмотка |
1, 5Р, 10Р |
0.2S, 0.2, 0.5S, 0.5 |
|
Номинальная вторич. нагрузка (ВА) |
3, 5, 10, 15, 20,/30/ |
3, 5,/10/, 15, 20, 30 |
|
Кратность вторич .обмотки |
при 15ВА – 8 при 30ВА – 5.5 |
- - |
|
Коэффициент безопасности обмотки |
- - |
при 0.2S, 0.2, 0.5S – 10 при 0.5 – 16 |
|
Номинальное напряжение питания обмотки |
100В (+/-20) |
- |
|
Односекундный ток термич. стойкости: - 10-15(А) - 20(А) - 30(А) - 40(А) - 50(А) - 75(А) - 80(А) - 100(А) - 150(А) - 200(А) - 300(А) - 400-600(А)
|
- 1.28 - 1.92 - 3.2 - 3.84 - 5.76 - 8.32 - 8.96 - 12.8 - 15.36 - 22.4 - 35.2 - 38.4 |
|
|
Ток электродинамич. стойкости: - 10-15(А) - 20(А) - 30(А) - 40(А) - 50(А) - 75(А) - 80(А) - 100(А) - 150(А) - 200(А) - 300(А) - 400-600(А)
|
- 3.2 - 4.8 - 8.1 - 9.7 - 14.7 - 21.2 - 22.8 - 32.6 - 39 - 57 - 89 - 98 |
|
|
Поминутное испытательное напряжение |
21 (кВ) |
32 (кВ) |
|
Масса |
10.5кг(+/-1) |
|

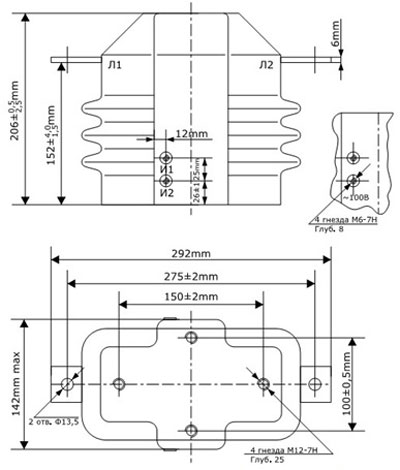

Рис. 1. Габаритные размеры
У Вас есть возможность купить трансформатор ТОЛК6 в нашей компании позвонив по телефону или узнать любую интересующую информацию.
