Трансформатор питания полупроводниковый

Трансформаторы ТПП предназначаются для работы в устройствах, которые собраны на полупроводниковых приборах в РЭА, АСС (аппаратуре средств связи) и ЭВМ. Также применяется в бытовой радиоэлектронной аппаратуре с частотой 50 и 400Гц при питании от специальной и промышленной сети с переменным током напряжения: 40В; 115В, 127 и 220В. При мощности до 500В-А трансформаторами ТПП охватывается широкий диапазон токов и напряжений, также на вторичных обмотках отличаются низкими напряжениями.

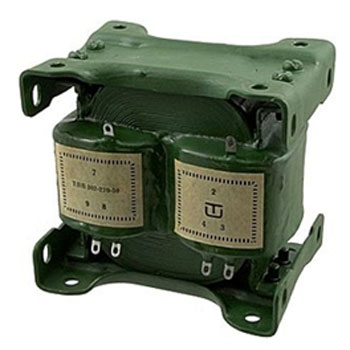

Трансформатор ТПП

Трансформатор ТПП

За счет того, что трансформаторы ТПП имеют в наличии несколько вторичных обмоток, которые рассчитаны на различные токи и напряжения и возможность их параллельного и последовательного соединения для питания устройств различного функционального назначения это позволяет получить разнообразные сочетания токов и напряжений.

При температуре +85°С сопротивление изоляции трансформаторов ТПП составляет 20 Мом. Если же кратковременное воздействие в течение десяти суток при повышенной влажности воздуха с температурой +40°С сопротивление изоляции для трансформаторов всеклиматического исполнения (группа В) составит – 50Мом, а для трансформаторов для трансформаторов группы УХЛ — 20 МОм и выше.

Основное преимущество Трансформаторов ТПП в том, что они обладают небольшими габаритами.

Справочник трансформаторов для полупроводниковых схем типа ТПП

Трансформаторы ТПП на частоту50 Гц
Маркировка	Сердечник (магнитопровод)
ТПП 227÷236,238	ШЛМ 20х16
ТПП 237,239,248	ШЛМ 20х20
ТПП 249÷253	ШЛМ 20х25
ТПП 254÷262	ШЛМ 20х32
Трансформаторы ТПП на частоту 400 Гц
Наименование		Сердечник (магнитопровод)
ТПП1, ТПП2, ТПП4, ТПП6, ТПП7, ТПП8, ТПП9, ТПП10-14, ТПП 126, ТПП 197, ТПП 206-208		ШЛ6x6,5
ТПП, ТПП16, ТПП17, ТПП 19-21, ТПП 23, ТПП25, ТПП28, ТПП 210-214		ШЛ6x12,5
ТПП 30, ТПП 34, ТПП 46, ТПП 119		ШЛ8x8
ТПП 31-33, ТПП 35, ТПП 37-38, ТПП 40-41, ТПП 44-45		ШЛ8x10
ТПП 47-48, ТПП88, ТПП120, ТПП131, ТПП215-217		ШЛ8x10
ТПП 51, ТПП 53, ТПП55, ТПП56, ТПП57, ТПП 61, 66, ТПП 218-223		ШЛ8x12,5
ТПП 52, ТПП 58-59, ТПП 62-64, ТПП 67, ТПП 224-229		ШЛ8x16
ТПП 68		ШЛ10x10
ТПП 69-74, ТПП 76-81, ТПП 83-85, ТПП 127, ТПП230		ШЛ10x12,5
ТПП 86-87, ТПП 89, ТПП 90-96, ТПП 99-100, ТПП181		ШЛ10x20
ТПП 132, ТПП 231-234		ШЛ10x20
ТПП 121-125, 133-136, 138, 141-143, 259-262		ШЛ16x16
ТПП 144-146, 182, 274-280		ШЛ16x20
ТПП 147-152, 154, 155, 264, 266		ШЛ16x25
ТПП 170, 281-287		ШЛ16x32

Технчиеские характеристики трансформаторов с частотой 50, 400 Гц

Трансформаторы ТПП на частоту	50 Гц	400 Гц
Выходные напряжения, В	от 0,31 до 355	от 1,094 до 356
Номинальная мощность, ВА	от 1,65 до 510	от 0,35 до 450
Напряжение питания сети, Вольт	127/220;220	40; 115;220
Токи вторичных обмоток в номинальном режиме, А	от 0,0225 до 25,6	от 0,21 до 31,2
Количество обмоток, шт.	от 2 до 7	от 2 до 7
Коэффициент полезного действия,%	70/85
Размеры трансформатора, мм	от 525256 до 103165139	от 403533 до 96102108
Масса трансформатора, грамм	От 360 до7310	от 56 до 2010

Справочник низковольтных трансформаторов питания частотой 400Гц

Трансформаторы ТПП на частоту 400 Гц
Наименование	Сердечник (магнитопровод)
ТПП 302÷304, ТПП 384, ТПП 408	ШЛ 6*8
ТПП414	ШЛ6*10
ТПП380	ШЛ 6*12,5
ТПП307, ТПП 309÷311, ТПП 362, ТПП 367, ТПП 381, ТПП 393, ТПП 395, ТПП 418	ШЛ 8*8
ТПП312÷313, ТПП366, ТПП 394, ТПП 417	ШЛ8*10
ТПП369, ТПП 411	ШЛ 10*10
ТПП 344, ТПП 358, ТПП 385, ТПП 398	ШЛ 16*16
ТПП 314÷317, ТПП 363, ТПП 368, ТПП 370, ТПП 371, ТПП 376, ТПП 379, ТПП 382, ТПП 412	ШЛ8*12,5
ТПП 318÷319, ТПП 354, ТПП 356, ТПП372, ТПП 374, ТПП377, ТПП389, ТПП399, ТПП400	ШЛ 8*16
ТПП 321÷324, ТПП326, ТПП327, ТПП349, ТПП357	ШЛ 10*12,5
ТПП325, ТПП 328÷332, ТПП355, ТПП378, ТПП296, ТПП401, ТПП406, ТПП419	ШЛ10*16
ТПП397, ТПП404, ТПП405, ТПП 415	ШЛ10*20
ТПП 346, ТПП 392	ШЛ16*32

Технчиеские характеристики низковольтных трансформаторов с частотой 400 Гц

Трансформаторы ТПП на частоту	400 Гц
Выходные напряжения, В	от 1,76 до 140
Номинальная мощность, ВА	от 2,5 до 226
Напряжение питания сети, Вольт	220
Токи вторичных обмоток в номинальном режиме, А	от 0,005 до 12
Количество обмоток, штук	2 - 7
Коэффициент полезного действия,%	75-85%
Размеры трансформатора, мм	от 333544 до 757471
Масса трансформатора, грамм	от 65 до 1260

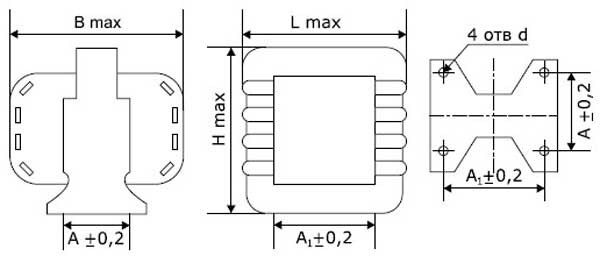

Общая схема трансформатора ТПП

Общая схема трансформаторов ТПП

Электрическая схема

Трансформаторы типа ТПП изготавливаются с двумя типами первичной обмотки (первый тип рассчитан на напряжение сети 127 или 220 В; второй тип только на 220 В). Ниже на схемах представляются возможные варианты обмоток.

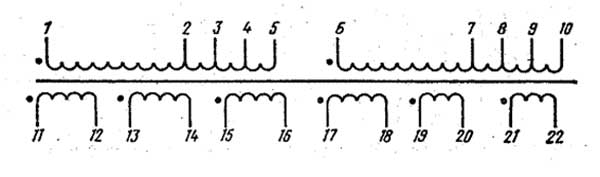

Схема 127/220 В

Электрическая схема Трансформаторов ТПП и напряжением сети питания на 127/220 В и частоту 50 герц. (ТПП 48, ТПП 67, ТПП 88).

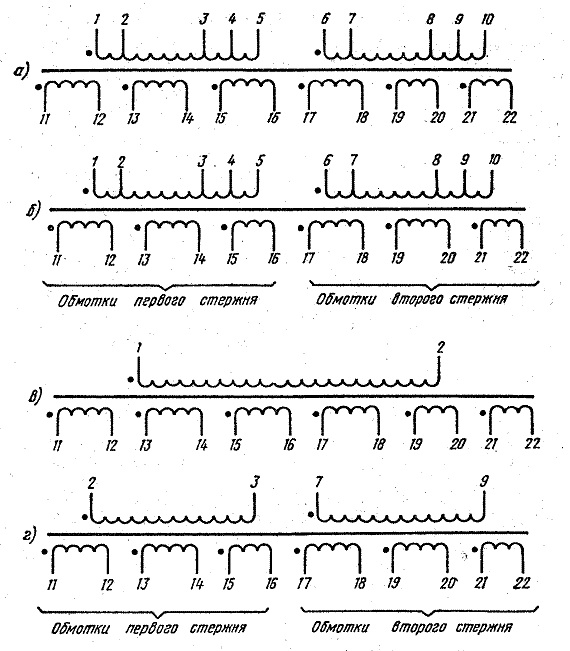

Схема 220В

Схема Трансфоматоров ТПП с питающей частотой 50Гц, где: а) броневая конструкция (напряжение 127/220В); б) – стержневая конструкция (напряжение 127/220В), в) броневая конструкция (напряжение 220В); г) – стержневая конструкция ( напряжение 220В)

Условия эксплуатации

Диапазон температуры окружающей среды варьируется в диапазоне –61 … +86°С
Атмосферное давление в диапазоне 5,3 … 7,7кПа
Относительная влажность воздуха при + 40°С до 99%
Циклическое воздействие температур для трансформаторов исполнения:
- В (всеклиматического) – 60 ...+ 140°С
- УХЛ (умеренный и холодный климат) – 60 ... + 85°С
Вибрации. Диапазон частот (от 5 до 1000Гц) с ускорением до 7,5g
Многократные удары с ускорением, не более 100 g
Удары одиночные с ускорением, не более 500 g
Нагрузки линейные с ускорением, не более 25 g
Срок гарантии, не менее - 15 лет
