Блок гальванической развязки БРГ-41 предназначен для для гальванического разделения 4-х цепей аналоговых сигналов постоянного напряжения или тока
Область применения
Блок применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности
Конструктивные особенности
Блок гальванической развязки БРГ-41 конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм (DIN35x7,5 EN50022). Внутри корпуса размещена плата блока гальванической развязки аналоговых сигналов, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами.
Сетевой разъем и разъемы для подключения внешних входных и выходных цепей размещены сверху и снизу корпуса блока. Выбор входных и выходных сигналов осуществляется с помощью блоков перемычек. Схема блока состоит из входного устройства с функцией гальванического разделения входных цепей от схемы преобразования, усилителя сигнала гальванического разделителя, преобразователей ток-напряжение. Питание блока осуществляется постоянным напряжением 24 В. Напряжение питания через самовосстанавливаемый предохранитель поступает на импульсный преобразователь, который формирует напряжения, необходимые для питания блока и обеспечивает гальваническую развязку от цепей питания.

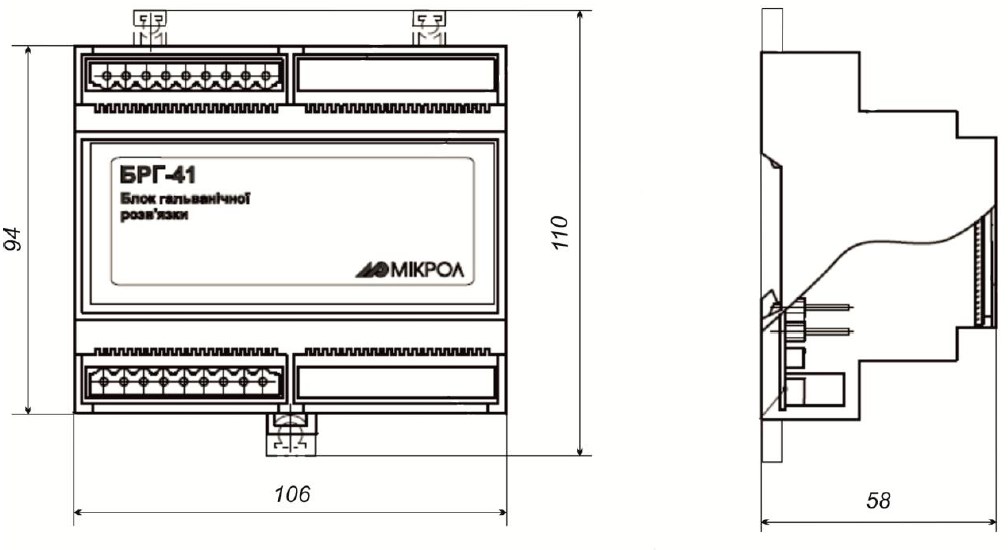

Рис.1 Схема габаритных размеров блока гальванической развязки БРГ-41

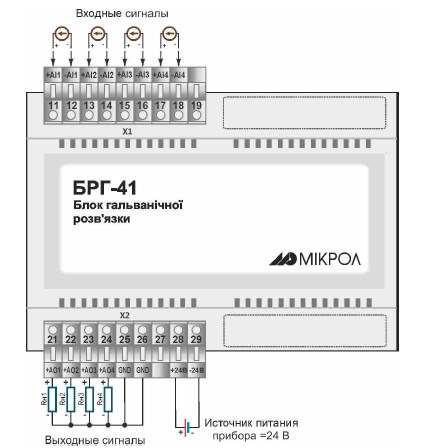

Рис.2 Схема подключения
Технические характеристики БРГ-41
|
Наименование |
Значение |
|
Аналоговые входы |
|
|
Количество входов |
4 |
|
Диапазон изменения входных аналоговых сигналов |
от 0 мА до 5 мА, Rвх≤200 Ом |
|
Аналоговые выходы |
|
|
Количество выходов |
4 |
|
Диапазон изменения выходных аналоговых сигналов |
От 0 В до 5 В, Rн ≥ 1 кОм |
|
Гальваническая развязка |
|
|
Тип развязки |
Входы гальванически изолированы друг от друга, от выходов блока и от цепей питания. Напряжение гальванической развязки не менее 500 В. |
|
Электрические данные |
|
|
Напряжение питания от сети постоянного тока |
24 В (от 18 В до 30 В) |
|
Ток потребления |
≤ 250 мА |
|
Корпус |
|
|
Габаритные размеры (ВхШхГ) |
110 х 106 х 58 мм |
|
Крепление блока |
рельс DIN36x7.5 EN50022 |
|
Положение при монтаже |
любое |
|
Степень защиты согласно ДСТУ EN 60529 |
IP30 |
|
Масса, не более |
0.2 кг |
|
Условия эксплуатации |
|
|
Температура окружающей среды |
от -40 °С до +70 °С |
|
Атмосферное давление |
от 84 до 106,7 кПа |
|
Вибрация |
с частотой до 60 Гц с амплитудой до 0,1 мм |
|
Помещение |
закрытое взрыво-, пожаробезопасное |
