Двухканальный блок гальванической развязки БРГ-412 предназначен для гальванического разделения электрических цепей, работающих с сигналом 4-20 мА.
Область применения
Блок применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоѐмких объектов различных отраслей промышленности.
Устройство и работа
Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстия в передней панели корпуса.

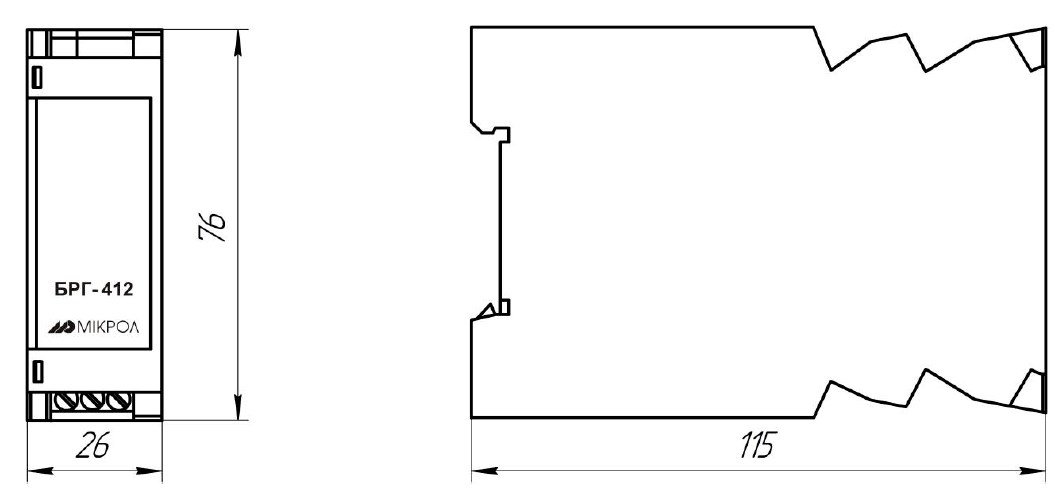

Рис.1 Схема габаритных размеров БРГ-412

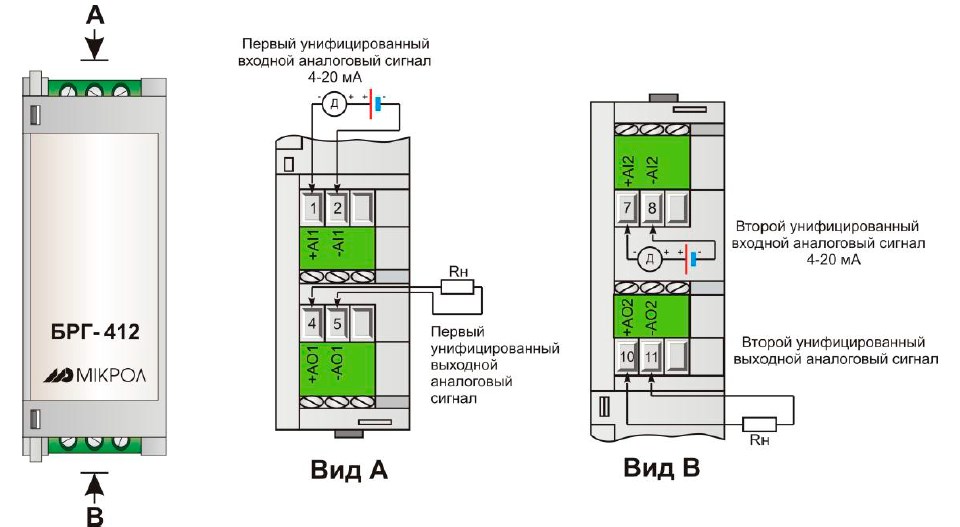

Рис.2 Схема подключения
Технические характеристики БРГ-412
|
Наименование |
Значение |
|
Входы |
|
|
Количество независимых входов |
2 |
|
Входной сигнал (пассивный, требует внешний источник питания) |
4-20 мА (Rвх=50 Ом) |
|
Выходы |
|
|
Количество независимых выходов |
2 |
|
Выходной сигнал (активный, не требует внешнего источника питания) |
4-20 мА (Rвых=250 Ом) |
|
Основная приведенная погрешность преобразования |
±0,2 % |
|
Изоляция |
|
|
Гальваническая изоляция |
входы от выходов, между каналами |
|
Сопротивление изоляции |
не менее 20 МОм |
|
Электрическая прочность изоляции, не менее |
500 В |
|
Электрические данные |
|
|
Напряжение питания от токовой петли 4-20 мА |
от 18 В до 36 В |
|
Корпус и условия эксплуатации |
|
|
Размер корпуса (ВхШхГ) |
75 х 26 х 115 мм |
|
Масса преобразователя, не более |
0,13 кг |
|
Температура окружающей среды |
от -40 ºС до +70 ºС |
