Блок питания импульсный БП-30-1к предназначен для питания стабилизированным напряжением 5В, 12В или 24В постоянного тока различных приборов и промышленного оборудования.
Область применения
- Питание нормирующих преобразователей и блоков преобразования сигналов, в том числе блоков и преобразователей производства предприятия МИКРОЛ
- Питание электронных схем и цепей дискретных входов, импульсных входов и дискретных выходов микропроцессорных контроллеров и регуляторов
- Питание контакторов, пускателей, механических и твердотельных реле
- Питание электромагнитных клапанов
Комплектация
- Блок питания БП-30-1к
- Паспорт
- Розетка угловая 232-103/026-000
- Розетка угловая 232-104/026-000
- Рычаг монтажный 231-131
Устройство и принцип действия
Блок состоит из литого ударостойкого пластмассового корпуса, на задней стенке которого установлен захват для монтажа на 35мм DIN-рельс. Свечение индикаторов наличия напряжения питания сети и выходного напряжения, размещенных на плате модуля питания, обеспечивается сквозь отверстия в передней стенке корпуса.

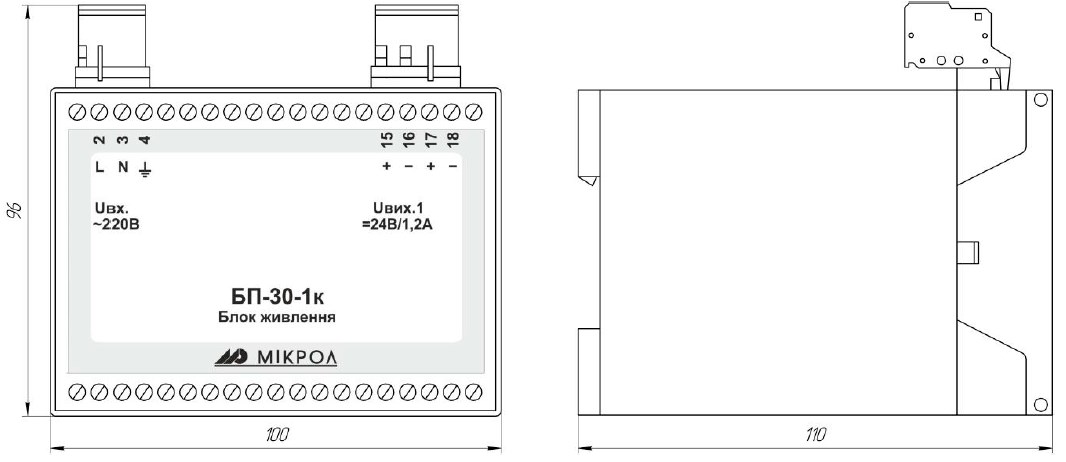

Рис.1 Схема габаритных размеров блока питания БП-30-1к

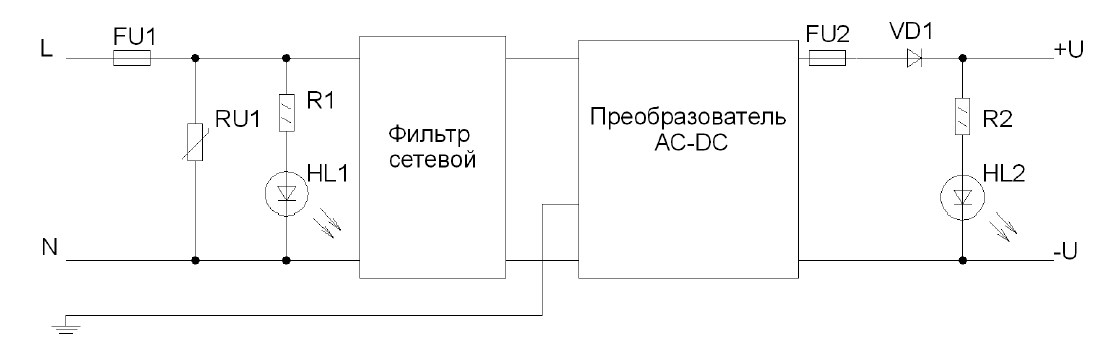

Рис.2 Схема структурная электрическая
Технические характеристики БП-30-1к
| № | Параметры | Значение |
|---|---|---|
| 1 | Количество каналов | 1 канал |
| 2 | Гальваническое разделение | от питающей сети |
| 3 | Номинальное выходное напряжения постоянного тока | |
| - БП-30-1к-5 | 5 В | |
| - БП-30-1к-12 | 12 В | |
| - БП-30-1к-24 | 24 В | |
| 4 | Номинальный ток нагрузки: | |
| - БП-30-1к-5 | 3 А | |
| - БП-30-1к-12 | 3 А | |
| - БП-30-1к-24 | 1.2 А | |
| 5 | Выходная номинальная мощность канала: | |
| - БП-30-1к-5 | 15 В·А | |
| - БП-30-1к-12 | 30 В·А | |
| - БП-30-1к-24 | 30 В·А | |
| 6 | Класс стабилизации выходного напряжения блока | 1.0 |
| 7 | Коэффициент пульсации выходного напряжения блока | 0.4% |
| 8 | Защита от короткого замыкания и перегрузок | есть |
| 9 | Автоматическое восстановление нормальной работы |
после устранения перегрузки или короткого замыкания |
| 10 | Фильтр защиты от электромагнитных помех от сети | встроенный |
| 11 | Защищенность от действия климатических факторов | соответствует исполнению УХЛ 4.2 согласно ГОСТ 15150, но для работы при температуре от минус 40 °С до плюс 70 °С |
| 12 | Защищенность от действия вибрации | соответствует исполнению N2 согласно ГОСТ 12997 |
| 13 | Защищенность от действия пыли и влаги | соответствует исполнению IР30 согласно ГОСТ 14254 |
| 14 | Напряжение питания (сеть переменного тока частотой от 47 Гц до 63 Гц) | от 110 В до 242 В |
| 15 | Потребляемая мощность при номинальном напряжении 220 В: | |
| - БП-30-1к-5 | 25 В·А | |
| - БП-30-1к-12 | 40 В·А | |
| - БП-30-1к-24 | 40 В·А | |
| 16 | Ток срабатывания защиты при нагрузке для БП-30-1к-24, не более | 5 А |
| 17 | Масса, не более | 0,35 кг |
| 18 | Габаритные размеры (ВхШхГ): | 96х100х110 мм |
| 19 | Крепление | рельс DIN35х7.5 EN50022 или настенное |
