Блок питания импульсный БП-31-1к

Блок питания импульсный БП-31-1к предназначен для питания стабилизированным напряжением постоянного тока комплексов измерительных преобразователей теплоэнергетических параметров, а также различных приборов и промышленного оборудования.

Область применения

• Питание нормирующих преобразователей и блоков преобразования сигналов, в том числе блоков и преобразователей производства предприятия МИКРОЛ
• Питание электронных схем и цепей дискретных входов, импульсных входов и дискретных выходов микропроцессорных контроллеров и регуляторов
• Питание контакторов, пускателей, механических и твердотельных реле
• Питание электромагнитных клапанов

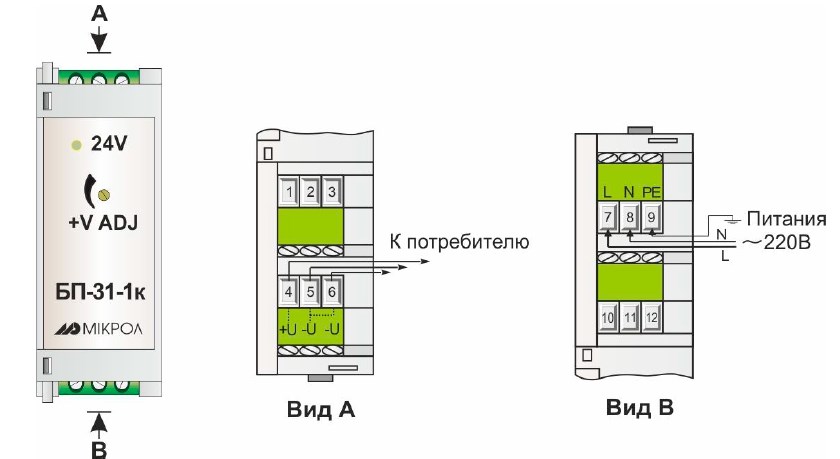

Рис.1 Схема внешних соединений

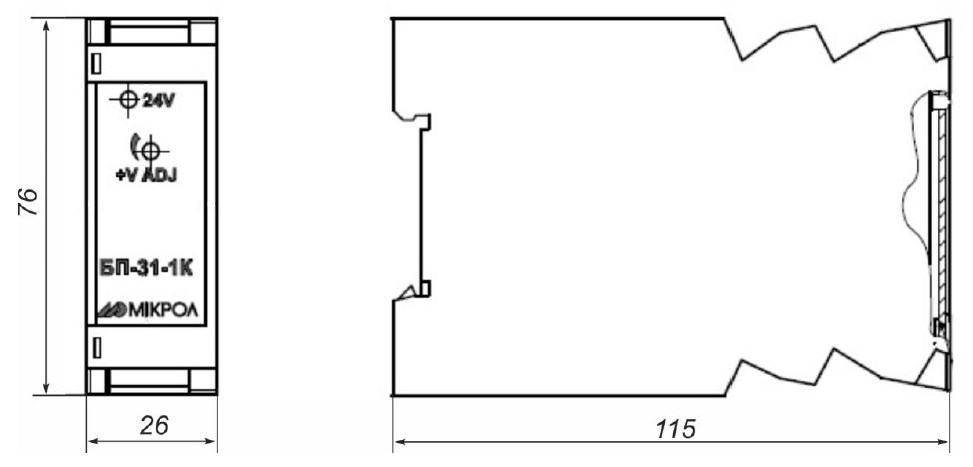

Рис.2 Схема габаритных размеров блока питания БП-31-1к

Устройство и работа

Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа контроллера на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса.  В блоке также предусмотрено регулирование выходного напряжения в диапазоне от 8 до 35 В с помощью потенциометра, доступ к которому обеспечивается сквозь отверстие в передней панели корпуса блока. Внутри корпуса расположена плата питания.

Плата питания представляет собой плату печатного монтажа (далее - плата), на которой размещены радиоэлементы. Свечение светодиодного индикатора на передней панели блока указывает на наличие выходного напряжения 24 В. Электрическая схема блока включает в себя понижающий импульсный стабилизированный преобразователь.
