Датчик частоты вращения ДТК-1

Датчики частоты вращения серии ДТК-1 предназначены для бесконтактного преобразования частоты вращения валов любых механизмов в последовательность прямоугольных импульсов напряжения

Основные преимущества

Частота следования выходных импульсов соответствует частоте прохождения метки мимо рабочей поверхности датчика. В качестве метки принимаются углубления или выступы зубчатых колес, пазов и т.п. в любом ферромагнитном материале. В датчике реализовано динамическое определение порогов срабатывания при каждом его включении, что позволяет сохранять работоспособность датчика при изменении параметров метки в процессе эксплуатации.

Независимость амплитуды его выходного сигнала от скорости вращения контролируемого объекта. Датчики позволяют измерять частоту вращения контролируемого объекта в широком диапазоне: от единиц до сотен тысяч об/мин. Дифференциальный принцип работы датчика исключает влияние внешних магнитных полей и вибрации машин на точность преобразования частоты вращения контролируемого объекта в выходные импульсы.

При работе с датчиком важным является соблюдение требований его установки относительно метки(-ок). Для правильной ориентации датчика относительно метки на корпусе датчика изготовлены лыски для гаечного ключа, которые должны быть параллельны (с точностью не хуже ± 15°) направлению перемещения меток.

Датчики выпускаются в различных корпусах, отличающихся размером и шагом резьбы, могут иметь встроенный масло-, теплостойкий кабель и/или заканчиваться разъемом для подключения внешних линий.

В качестве измерительного прибора рекомендуется использовать прибор измерительный цифровой ТЭ-6К-ТК, индикатор тахометрический ТИ-ТК.

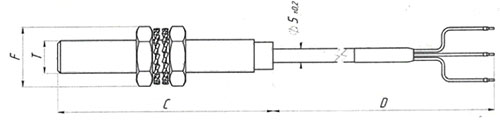

Рис.1. Схема датчика ДТК-1, где:
С - длина корпуса датчика, мм
D - длина кабеля, м
T - диаметр резьбы, мм
F - диаметр основной окружности гайки, мм
