Электромагнит ЭДМ (ЭД-10, ЭД-11)

Электромагниты ЭДМ (однофазные переменного тока длинноходовые) применяются для дистанционного управления гидравлическими, пневматическими и другими механизмами. Применяются взамен электромагнитов ЭД-10, ЭД-11.

Структура условного обозначения электромагнитов

ЭДМ-10-102 УХЛ4 220ВЭД

Обозначение серии электромагнита — ЭДМ

10 Цифра. Условное обозначение габарита электромагнита:

10; 11.

1 Цифра. Условное обозначение исполнения по способу воздействия на исполнительный механизм:

1 - тянущее исполнение;

0 Цифра. Условное обозначение режима работы (относительной продолжительности включения, %):

0 — ПВ100%;

1 Цифра. Условное обозначение исполнения степени защиты:

1 - IP00

2- IP20

УХЛ4 Буквы и цифра. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150:

У3; Т3; УХЛ4.

220В Цифры. Исполнение катушки по напряжению: 110, 127, 220, 380, 500, 600

Габаритные, присоединительные и установочные размеры

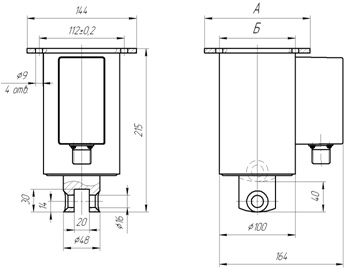

Рис.1 Габаритные размеры

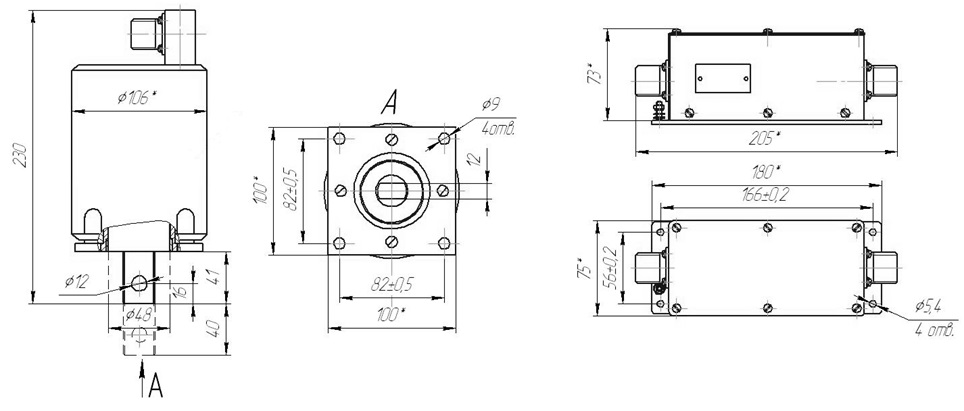

Рис.2 Габаритные и установочные размеры
