Преобразователь DV-UT-08a-SHT-320-Z предназначен для измерения относительной влажности воздушной среды с выходным унифицированным сигналом 4... 20 мА.

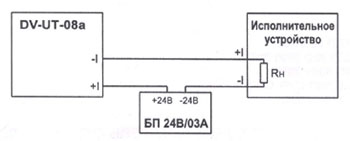

Рис.1. Схема подключения преобразователя относительной влажности DV-UT-08a-SHT-320-Z
| Наименование | Кол-во |
| Преобразователь DV-UT-08a-SHT-320-Z | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Паспорт | 1 экз |
| Упаковка | 1 шт |
Работа устройства
Для измерения влажности используется калиброванный датчик влажности с цифровым выходом.
Цифровой сигнал содержит линеаризованную и масштабированную информацию об измеряемой влажности. Цифровой сигнал подается в микроконтроллер, где происходит преобразования в аналоговый сигнал.
Контроль наличия внешнего токового сигнала производится светодиодным индикатором.
Технические характеристики DV-UT-08a-SHT-320-Z
| Параметры | Значения |
| Напряжение питания, В | 12 - 24 |
| Сопротивление изоляции, кОм | 200 |
| Максимальный ток короткого замыкания, мА | 30 |
| Динамический диагноз измерения влажности (без конденсации влаги),% | 0...100 |
| Гарантированный диапазон измерения влажности (без конденсации влаги),% | 10...93* |
| Максимальное сопротивление нагрузи (включая и сопротивление линии) при Uп=24В, Ом | 500 |
| Динамический диапазон значений выходного сигнала, мА | 4...20 |
| Зависимость выходного тока от измеряемой влажности | линейная |
Максимальная основная приведенная погрешность измерения влажности, %:
|
4 3 4 |
| Максимальная дополнительная относительная суммарная погрешность, вызванная измерением в рабочих пределах напряжения питания, температуры окружающей среды, сопротивления нагрузки, % | 0,5 |
| Постоянная времени, max, с | 30 |
| Длина монтажной части L, мм | 320 |
Степень защиты по ДСТУ EN 60529:2014:
|
IP54 IP00 |
