Преобразователь угла сдвига фаз ПНС-4

Name: Преобразователь угла сдвига фаз ПНС-4
SKU: 13589
Rating: 0

Артикул: 13589

В наличии

Цена по запросу

zakaz@ruspromkomplekt.com

Товар сертифицирован

Выберите город:

Транспортной компанией

Доставка

Стоимость доставки: ₽*

*Ориентировочная стоимость за 1кг (куб.м)

Гарантия и сервис

Гарантия от 6 до 12 месяцев

Напишите нашему менеджеру в случае неисправности или технически проблем

Описание
Характеристики

Преобразователь ПНС-4 предназначен для преобразования фазового сдвига между током и напряжением в сетях переменного тока в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока.

Область применения

Преобразователь применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.

По стойкости к климатическому воздействию ПНС-4 отвечает исполнению группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С. По стойкости к механическому воздействию отвечает исполнению 5 согласно ГОСТ 22261. По защищенности от твердых посторонних тел (пыли), воды прибор отвечает исполнению IP 30 согласно ГОСТ 14254-96.

Преобразователь ПНС-4 может эксплуатироваться только в закрытых взрывобезопасных помещениях.

Комплект поставки

Преобразователь угла сдвига фаз ПНС-4
паспорт
руководство по эксплуатации

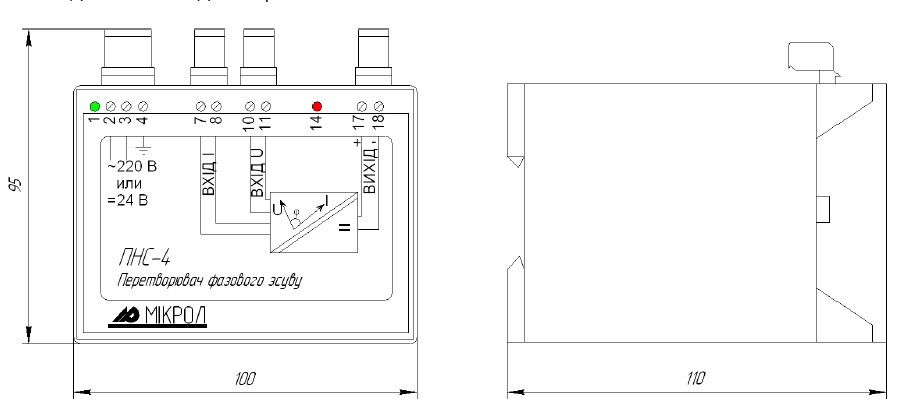

Схема габаритных размеров преобразователя ПНС-4

Рис.1 Схема габаритных размеров преобразователя ПНС-4

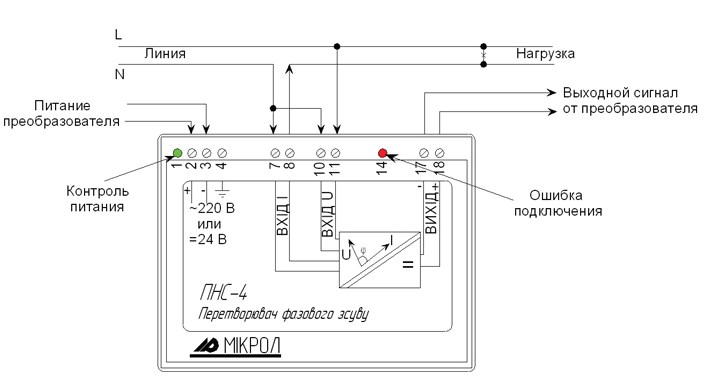

Схема электрических подключений ПНС-4

Рис.2 Схема электрических подключений

Технические характеристики ПНС-4

Наименование	Значение
Входной сигнал - переменный ток частотой от 50 до 400 Гц.	От 0 до 1 А От 0 до 2,5 А От 0 до 5 А
Входной сигнал - переменное напряжение частотой от 50 до 400 Гц.	От 20 до 120 В От 80 до 240 В
Диапазон преобразования фазового сдвига	От 90° до минус 90°
Выходной сигнал одно- или двухполярный	0(-5)-5 мА , Rн ≤ 2000 Ом 0(-20)-20 мА, Rн ≤ 500 Ом 4-20 мА, Rн ≤ 500 Ом 0(-10)-10 в
Погрешность преобразования входного сигнала выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает	0,5 %
Электрическое сопротивление изоляция между всеми цепями и корпусом, между входом и выходом составляет при температуре 20°С и влажности не более 80%.	40 МОм
Электрическая изоляция между всеми цепями и корпусом, между входом и выходом выдерживает в течении 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой 50 Гц при температуре 20°С и влажности не более 80%.	2000 В
Напряжение питания: - переменный ток - постоянный ток	220 В (+22; -33) 24 В (+4; -4)
Потребляемая мощность - переменный ток 220В - постоянный, переменный ток 24 В	Не более 5 ВА Не более 120 мА
Габаритные размеры ВхШхГ	96 х 100 х 110 мм
Масса	Не более 0,5 кг
