Вольтметр ЭВ0300 предназначены для измерения напряжения в цепях переменного тока синусоидальной формы частоты от 45 Гц до 65 Гц электроустановок предприятий и энергетических объектов.
|
Модификация (исполнение) |
Габаритные размеры по фланцу |
Длина шкалы, mm, не менее |
| ЭВ0300-2 | 96 mm x 96 mm | 90 |
| ЭВА0300-3 | 72 mm x 72 mm | 60 |
Условия применения
- температура окружающего воздуха от минус 40 °С до плюс 50 °С;
- относительная влажность воздуха до 95% при температуре 30 °С.

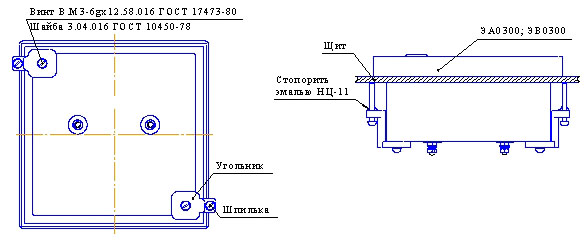

Рис.1 Способ крепления вольтметра ЭВ0300 к щиту
Технические характеристики ЭВ0300
- Рабочее положение приборов вертикальное или горизонтальное. По согласованию с заказчиком допускается изготавливать приборы с рабочим положением под любым углом до 90º относительно горизонтальной плоскости.
- Класс точности 1,5 или 2,5.Пределы допускаемой приведенной основной погрешности приборов равны ± 1,5 % для приборов класса точности 1,5 и ±2,5 % для приборов класса точности 2,5 от конечного значения диапазона
- Масса (не более): ЭВ0300-2 – 0,3 кг, ЭВ0300-3 – 0,2 кг.
- Начальное значение диапазона измерения не превышает 20 % конечного значения диапазона измерения.
- Собственное потребление приборов должно быть:
- вольтметров непосредственного включения не более 5 V×A;
- вольтметров, включаемых с трансформатором напряжения (4±1,5) V×A.
- Степень защиты, обеспечиваемая корпусом прибора от проникновения твердых предметов IP40 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)».
- Конструкция приборов обеспечивает отсутствие колебаний резонансного характера, вызывающий размыв конца указателя более чем на ширину самой узкой из отметок шкалы при любой частоте от 45 Hz до 65 Hz.
|
Конечное значение диапазона измерения вольтметров включаемых |
|
|
непосредственно |
с трансформатором напряжения |
|
7,5 V, 10 V, 15 V, 20 V, 30 V, 50 V, 75 V, 100 V, 150 V, 250 V, 500 V, 600 V |
3000 V, 7500 V,10000 V, 12500 V, 20000 V, 35000 V, 60000 V, 125000 V |
|
Примечание 1.В зависимости от заказа вольтметры с конечным значением диапазона измерения более 1000 V могут изготовляться как киловольтметры. |
|
