Вольтметры ЦВ0303 предназначены для измерения напряжения переменного тока сетей частотой 50 Hz синусоидальной формы.
Индикация результатов измерения на четырехразрядном светодиодном индикаторе.

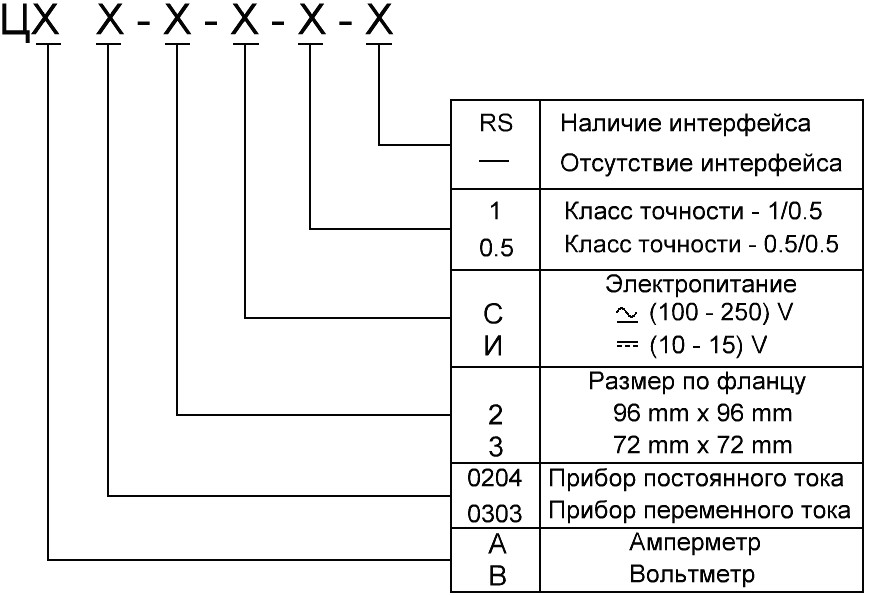

Структура условного обозначения
Условия применения
- температура окружающего воздуха от минус 30 °С до плюс 50 °С;
- относительная влажность воздуха до 90 % при температуре 30 °С.

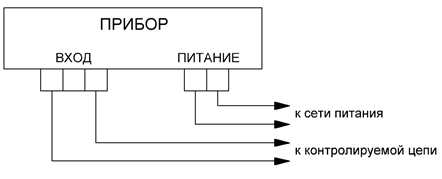

Рис.1 Схема подключения вольтметра ЦВ0303 без интерфейса

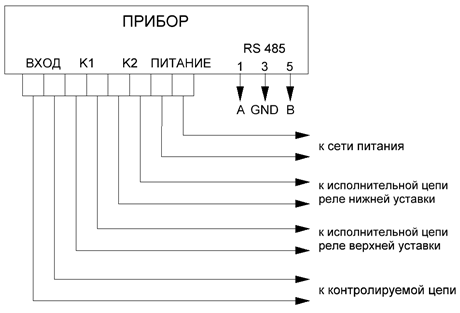

Рис.2 Схема подключения вольтметра ЦВ0303 с интерфейсом
Устройство и работа
Вольтметры имеют исполнения с интерфейсом RS–485 для связи с внешними устройствами и обмена информацией. Протокол обмена MODBUS RTU. Скорость обмена 9600 бод. В вольтметрах может устанавливаться сетевой адрес от 1 до 255. Это исполнение имеет два релейных выхода – замыкание контактов при достижении измеряемой величины заданного значения верхней и нижней уставки. Устанавка значения уставок осуществляется с ПК.
Рис.3 Способ крепления вольтметра ЦВ0303
Технические характеристики ЦВ0303
- Диапазон измерения напряжения от 10 V до 600 V непосредственного включения. Измерение напряжения более 600 V осуществляется подключением вольтметра через трансформатор напряжения.
- Конечное значение диапазона измерения соответствует значению из ряда 1; 1,2;
- 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 8 или их десятичных кратных и дольных значений.
- Начальное значение диапазона измерения равно 0,1 конечного значения.
- Конечное значение диапазона показаний равно 1,2 конечного значения диапазона измерения.
- Класс точности –0,5/0,5 или 1/0,5 по ДСТУ ГОСТ 14014.
- Мощность, потребляемая вольтметром от источника питания, не более 3V×A.
- Масса вольтметров, kg, не более,
- ЦВ0303-2,– 0,25 kg
- ЦВ0303-3 – 0,2 kg.
- Степень защиты, обеспечиваемая корпусом вольтмктра от проникновения твердых предметов IP30 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)».
