Регуляторы МИК-112 представляют собой новый класс современных цифровых регуляторов непрерывного действия с аналоговым, импульсным или двухпозиционным выходом. Регуляторы применяются для управления технологическими процессами в промышленности. Прибор позволяет обеспечить высокую точность поддержания значения измеряемого параметра. Отличительной особенностью регулятора МИК-112 является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.
Область применения
Регулятор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.
Предназначен:
- для измерения контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом индикаторе;
- регулятор формирует выходной аналоговый или импульсный сигнал управления внешним исполнительным механизмом, обеспечивая аналоговое, импульсное или позиционное регулирование входного параметра по П, ПИ, ПД или ПИД закону в соответствии с заданной пользователем логикой работы и параметрами регулирования;
- регулятор формирует выходные сигналы технологической сигнализации, на передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (понижения) регулируемого или измеряемого параметра.
Комплект поставки
- Регулятор микропроцессорный МИК-112
- Руководство по эксплуатации
- Комплект крепежных зажимных элементов (2 штуки)
- Разъем сетевой (220В) (При поставке регулятора с питанием 220 В переменного тока.)
- Разъем сетевой (24В) (При поставке регулятора с питанием 24 В постоянного тока.)
- Разъем для подключения внешних входных и выходных цепей
- Рычаг монтажный для клемм
- Рычаг монтажный для клемм питания

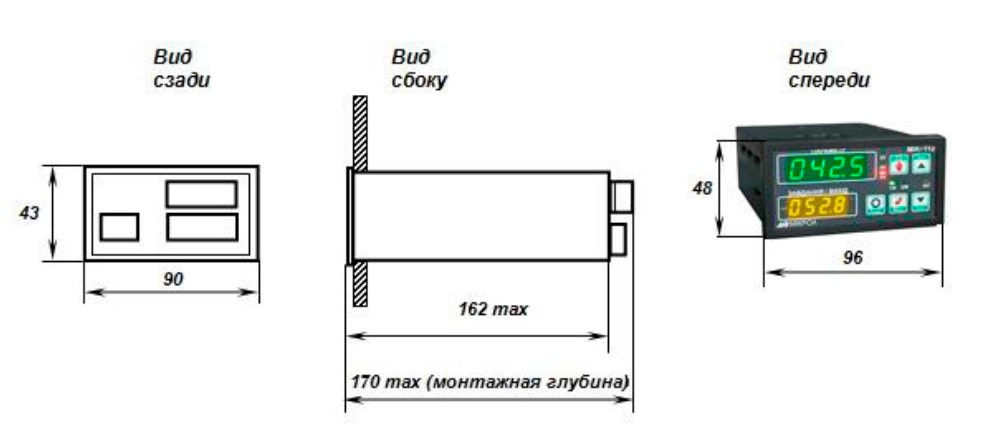

Рис.1 Схема габаритных размеров регулятора МИК-112
Технические характеристики МИК-112
|
Наименование |
Значение |
|
Аналоговые входные сигналы |
|
|
Количество аналоговых входов |
2 |
|
Типы входных аналоговых сигналов |
|
|
- унифицированные |
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
|
- напряжения |
0-50 мВ, 0-200 мВ, 0-1 В |
|
- от термопреобразователей сопротивления |
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
|
- от термопар |
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
|
Период измерения, не более |
0,1 сек |
|
Гальваническая изоляция |
Вход гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В |
|
Основная приведенная погрешность преобразования |
± 0,2% |
|
Аналоговые выходные сигналы |
|
|
Количество аналоговых выходов |
1 |
|
Тип выходного аналогового сигнала |
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм) |
|
Основная приведенная погрешность формирования выходного сигнала |
±0,2% |
|
Цифровая индикация |
|
|
Точность индикации |
±0,01% |
|
Количество разрядов цифрового индикатора |
4 |
|
Высота цифр светодиодных индикаторов |
10 мм |
|
Дискретные выходные сигналы |
|
|
Количество дискретных выходов |
2 |
|
Типы выходов: |
|
|
- транзистор ОК |
до 40В, 100мА |
|
- механическое реле (переключаемый контакт) |
до 220В, 8А |
|
Гальваническая развязка дискретных выходов |
Каждый выход гальванически изолирован от других входов и остальных цепей, напряжение гальванической развязки не менее 500 В |
|
Последовательный интерфейс RS-485 |
|
|
Тип канала |
Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
|
Количество приемопередатчиков |
32 приемопередатчика на одном сегменте |
|
Максимальная длина линии в пределах одного сегмента сети |
1200 метров |
|
Количество активных передатчиков |
1 (только один передатчик активный) |
|
Максимальное количество узлов в сети |
250 с учетом магистральных усилителей |
|
Вид кабеля |
витая пара, экранированная витая пара |
|
Гальваническая развязка |
интерфейс гальванически изолирован от других входов-выходов и |
|
Протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
|
Электрические данные |
|
|
Напряжение питания: |
|
|
• переменного тока |
от 100В до 242В, 50Гц |
|
• постоянного тока |
от 18В до 36В |
|
Потребляемая мощность от сети переменного тока, не более: |
до 6,5 ВА |
|
Ток потребления по питанию 24В, не более: |
не более 180 мА |
|
Корпус. Условия эксплуатации |
|
|
Тип корпуса |
Корпус для утопленного щитового монтажа, IP30 |
|
Размеры фронтальной рамки) |
48 х 96 мм |
|
Монтажная глубина |
162 мм max |
|
Вырез на панели |
(45^+0,8) х (92^+0,8) мм |
|
Масса блока, не более |
до 370 г |
|
Температура окружающей среды |
от -40°С до +70°С |
|
Атмосферное давление |
от 85 до 106,7 кПа |
|
Вибрация с частотой / амплитудой |
до 60Гц / до 0,1мм |
