Регулятор МИК-121К6 представляет собой новый класс современных цифровых регуляторов непрерывного действия с аналоговым, импульсным или двухпозиционным выходом. Прибор применяется для управления технологическими процессами в промышленности. Регулятор позволяет обеспечить высокую точность поддержания значения измеряемого параметра.
Отличительной особенностью регулятора является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.
Область применения
Регулятор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.
Функции регулятора
- измерение контролируемого входного физического параметра (температура, давление, расход,уровень и т. п.), обработка, преобразование и отображение его текущего значения на встроенном четырехразрядном цифровом индикаторе,
- формирование выходного аналогового или импульсного сигнала управления внешнимисполнительным механизмом, обеспечивая аналоговое, импульсное или позиционное регулирование входного параметра по П, ПИ, ПД или ПИД закону в соответствии с заданной пользователем логикой работы и параметрами регулирования,
- формирование выходных сигналов технологической сигнализации, на передней панели имеютсяиндикаторы для сигнализации технологически опасных зон, сигналы превышения (понижения) регулируемого или измеряемого параметра.

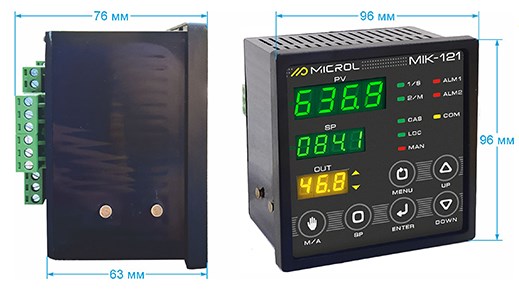

Рис.1 Схема габаритных размеров регулятора МИК-121К6
Комплектация
- Микропроцессорный регулятор МИК-121К6
- Руководство по эксплуатации
- Паспорт
- Разъем для подключения аналоговых входов
- Разъем для подключения дискретных выходов
- Разъем для подключения аналогового выхода и интерфейса
- Разъем для подключения питания 24 В (при условии заказа регулятора с питанием 24 В)
- Разъем для подключения питания 220В (при условии заказа регулятора с питанием 220 В)
Технические характеристики МИК-121К6
| Техническая характеристика | Значение |
| Аналоговые входы | |
| Количество входов | 1 |
| Типы входных сигналов: | |
| • унифицированные сигналы (IEC 381-1, IEC 60381-2) | 0-5 мА (Rвх = 400Ом), 0(4)-20 мА (Rвх=100 Ом) |
| • напряжение | 0-50 мВ (Rвх ≥ 25кОм), 0-200 мВ(Rвх ≥ 25кОм), 0-2В(Rвх ≥ 25кОм), 0-10 В (Rвх = 25кОм) |
| • сопротивление: | От 0 Ом до 1000 Ом |
| • термопреобразователи сопротивления (ДСТУ 2858-94) | ТСП 50П, 100П, Pt500, Pt1000, гр.21, ТСМ 50М, 100М, гр.23 |
| • термопреобразователи сопротивлений NTC (DIN EN 44070) | 1 кОм (-50 °С до +150 °С), 3 кОм (-50 °С до +150 °С), 5 кОм (-50 °С до +150 °С), 10 кОм (-50 °С до +150 °С |
| • термопары (ДСТУ 2837-94, ГОСТ3044-94, DIN IEC 584-1) | ТЖК (J), ТХК (L), ТХКн (E), ТХА (K), ТПП10 (S), ТПР (B), ТВР-1 (А-1) |
| Предел допускаемой погрешности измерения | ≤ 0.2% (≤2.0% для NTC) |
| Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды | < 0,2 % / 10 °С |
| Гальваническая развязка | Входы гальванически изолированы от выходов и остальных цепей Напряжение гальванической развязки не менее 500 В |
| Аналоговый выход | |
| Количество выходов | 1 |
| Типы выходных сигналов | 0-20мА, 4-20мА, 0-10 В |
| Предел допускаемой основной приведенной погрешности формирования выходного сигнала | ≤ 0.2% |
| Зависимость выходного сигнала от сопротивления нагрузки | ≤ 0.1 % |
| Гальваническая развязка | Выход гальванически изолирован от входов и остальных цепей Напряжение гальванической развязки не менее 500 В |
| Дискретные входы | |
| Количество дискретных входов | 2 |
| Сигнал логического "0" - стан ОТКЛЮЧЕНО | 0-7 В |
| Сигнал логической "1" - стан ВКЛЮЧЕНО | 18-30 В |
| Потребление одного дискретного входа | ≤ 10 мА |
| Гальваническая развязка | Входы соединены в группу и гальванически изолированы от других цепей. Напряжение гальванической развязки не менее 500 В |
| Дискретные выходы | |
| Количество дискретных выходов | 4 |
| Типы дискретных выходных сигналов: | |
| • транзистор | до 40 В, 100 мА |
| • реле | до 220 В, 8 А |
| Гальваническая развязка | Выходы гальванически изолированы между собой, от других входов и остальных цепей. Напряжение гальванической развязки не менее: для транзисторных выходов - не менее 500 В, для релейных - не менее 1500 В |
| Последовательный интерфейс RS-485 | |
| Количество приборов на одном сегменте | до 32 |
| Максимальная длина линии в пределах одного сегмента сети | до 1200 метров |
| Диапазон сетевых адресов | до 255 |
| Вид кабеля | Витая пара, экранированная витая пара |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Гальваническая развязка | Интерфейс гальванически изолирован от остальных цепей. Напряжение гальванической развязки не менее 500 В |
| Электрические данные | |
| Питание регулятора от сети: | |
| • переменного тока | от 100 В до 242 В |
| • постоянного тока | от 18 В до 36 В |
| Потребление регулятора от сети: | |
| • переменного тока | ≤ 3.8 ВА |
| • постоянного тока | ≤ 160 мА |
| Корпус | |
| Размер корпуса (ВхШхГ) | 96х96х63 мм |
| Монтажная глубина | 76 мм max |
| Крепление регулятора | щитовое |
| Положение при монтаже | согласно с проектом |
| Степень защиты | IP30 |
| Масса, не более | 0.4 кг |
| Условия эксплуатации | |
| Температура окружающей среды | от -40 °С до +70 °С |
| Атмосферное давление | от 84 до 106,7 кПа |
| Вибрация | с частотой до 60 Гц с амплитудой до 0,1 мм |
| Помещение | закрытое взрыво-, пожаробезопасное |
