Регуляторы МИК-25 представляют собой новый класс современных цифровых регуляторов непрерывного действия с аналоговым, импульсным или двухпозиционным выходом. Регуляторы применяются для управления технологическими процессами в промышленности. Прибор позволяет обеспечить высокую точность поддержания значения измеряемого параметра. Отличительной особенностью регулятора является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.
Регулятор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.
Функциональные возможности
Регулятор МИК-25 предназначен:
- для измерения контролируемого входного физического параметра (температура, давление,расход, уровень и т. п.), обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом индикаторе
- регулятор формирует выходной аналоговый или импульсный сигнал управления внешним исполнительным механизмом, обеспечивая аналоговое, импульсное или позиционное регулирование входного параметра по П, ПИ, ПД или ПИД закону в соответствии с заданной пользователем логикой работы и параметрами регулирования,
- регулятор формирует выходные сигналы технологической сигнализации, на передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемого или измеряемого параметра.

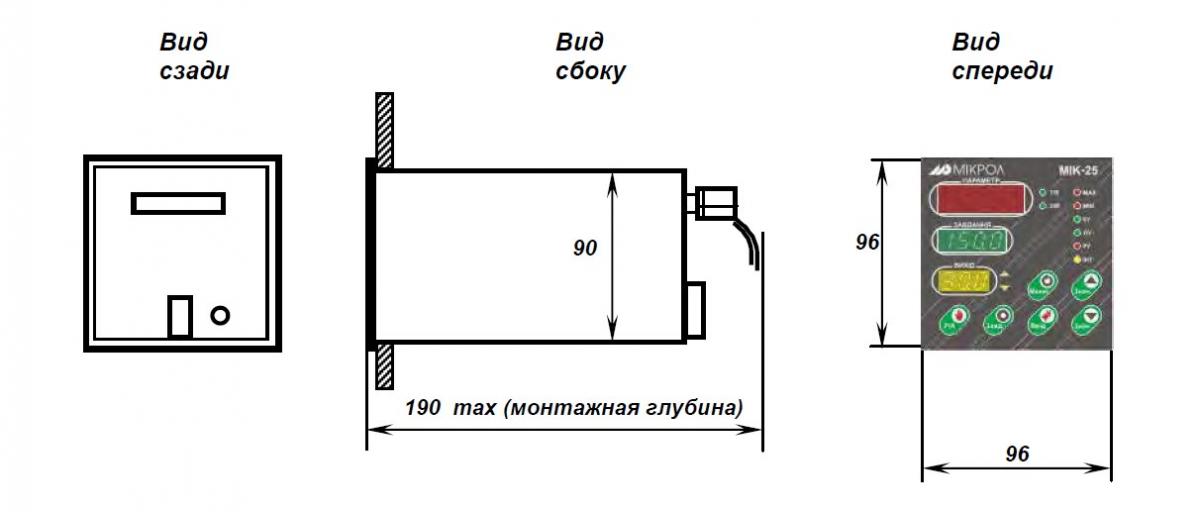

Рис.1 Схема габаритных размеров регулятора МИК-25
Комплектация
- Универсальный микропроцессорный ПИД-регулятор МИК-25
- Комплект крепежных зажимных элементов
- Руководство по эксплуатации
Технические характеристики
| Наименование | Значение |
| Аналоговые входные сигналы | |
| Количество аналоговых входов | 2 |
| Типы входных аналоговых сигналов | |
| - унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| - напряжения | 0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В |
| - от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| - от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,2 сек |
| Гальваническая изоляция | Входы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В |
| Время индикации измеренного параметра одного канала в режиме циклической индикации | 1 – 10 сек (параметр конигурируется) |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Длина линии связи для термосопротивлений, не более | 100 м |
| Сопротивление линии связи, не более | 15,0 Ом |
| Аналоговые выходные сигналы | |
| Количество аналоговых выходов | 1 |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм) |
| Основная приведенная погрешность формирования выходного сигнала | |
| - в базовой модели регулятора | ±0,2% |
| - на модуле расширения | ±0,4% |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 10 мм |
| Дискретные входные сигналы | |
| Количество дискретных входов | 2 |
| Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО | 0-7В 18-30В |
| Входной ток (потребление по входу) | ? 10 мА |
| Гальваническая развязка дискретных входов | Входы связаны попарно и гальванически изолированы от других входов и остальных цепей, поканальная изоляция при использовании КБЗ-25-11 |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 4 |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 220В, 8А |
| - твердотельное реле | до 60В, 1.0АAC/ADC |
| - Выход – оптосимистор | до 600В переменного тока, до 50мA, до 1.0А в импульсном режиме |
| Гальваническая развязка дискретных выходов | Выходы связаны в группу из четырех выходов и гальванически изолированы от других выходов и остальных цепей |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | ~220 (+22 –33)В, (50 ± 1) Гц |
| • постоянного тока | 24 В |
| Потребляемая мощность от сети переменного тока, не более: | до 8,5 ВА |
| Ток потребления по питанию 24В, не более: | не более 250 мА |
| Корпус. Условия эксплуатации | |
| Тип корпуса | Корпус для утопленного щитового монтажа, IP30 |
| Размеры фронтальной рамки) | 96 х 96 мм |
| Монтажная глубина | 190 мм max |
| Вырез на панели | (92^+0,8) х (92^+0,8) мм |
| Масса блока, не более | до 1,0 кг |
| Температура окружающей среды | от -40°С до +70°С |
| Атмосферное давление | от 85 до 106,7 кПа |
| Вибрация с частотой / амплитудой | до 60Гц / до 0,1мм |
