Трансформатор путевой ПТЦ-М 579.10.34 предназначен для применения в аппаратуре СЦБ в качестве согласующего в диапазоне частот (100-800) Гц. Устанавливается на стативах постов ЭЦ и в напольных шкафах автоблокировки.

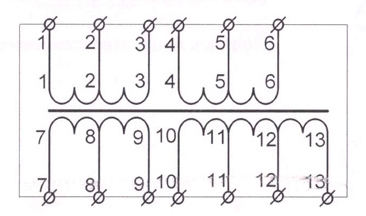

Рис.1 Схема электрическая принципиальная
Комплектация
- Трансформатор путевой ПТЦ-М 579.10.34 - 1 шт,
- Паспорт - 1 экз,
- Комплект монтажных частей:
- Винт В1.М5.6х20.58.019. ГОСТ 17473-80 - 4 шт,
- Гайка 2М5.6Н.5.016 ГОСТ 5916-70 - 8 шт,
- Шайба 5.65Г05 ГОСТ 6402-70 - 4 шт,
- Шайба 5.01019 ГОСТ 11371-78 - 4 шт.
Гарантии
Изготовитель гарантирует соответствие продукции требованиям технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации 18 месяцев со дня ввода в эксплуатацию, при условии предварительного хранения не более 6 месяцев со дня отгрузки потребителю.
Технические характеристики ПТЦ-М 579.10.34
| Параметры | Значения |
| Ток холостого хода первичной обмотки | не более 1,3 А |
| Ток, потребляемый при нагрузке на вторичной обмотке | не более 2,1 А |
| Электрическая прочность изоляции | 1000 В |
| Сопротивление изоляции | не менее 50 МОм |
| Габаритные размеры | 152х165х114 мм |
| Масса | 4 кг |
| Выводы обмоток | 4 - 5 | 5 - 6 | 7 - 8 | 8 - 9 | 10 - 11 | 11 - 12 | 12 - 13 |
| Напряжение, В | 14,2 - 15,7 | 14,2 - 15,7 | 5,7 - 6,3 | 2,9 - 3,1 | 1,42 - 1,57 | 0,85 - 0,94 | 0,57 - 0,63 |
